フローモニター(レンズ交換タイプ)
商品コード:7-000319
¥4,980 (税込 ¥5,478)
0ポイント
購入数 |
|
---|
close
商品を選ぶ

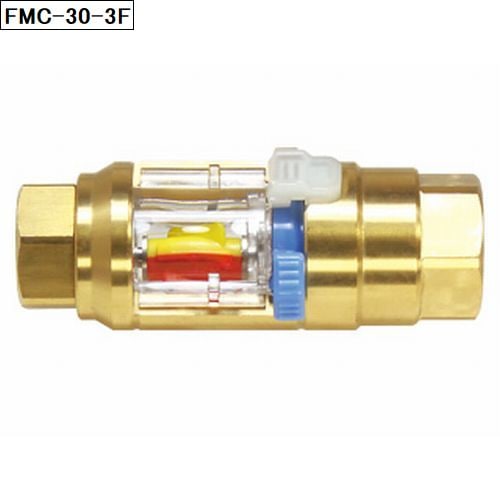

FMC-30-3F フローモニターRc3/8(めねじ)
在庫:5
|
¥4,980(税別) | shopping_cartカゴに入れる | |

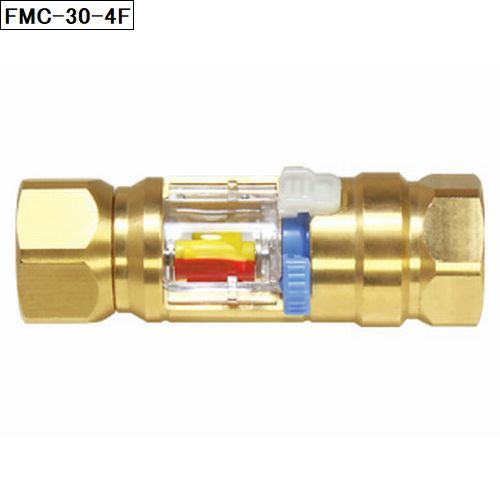

FMC-30-4F フローモニターRc1/2(めねじ)
在庫:5
|
¥6,980(税別) | shopping_cartカゴに入れる | |

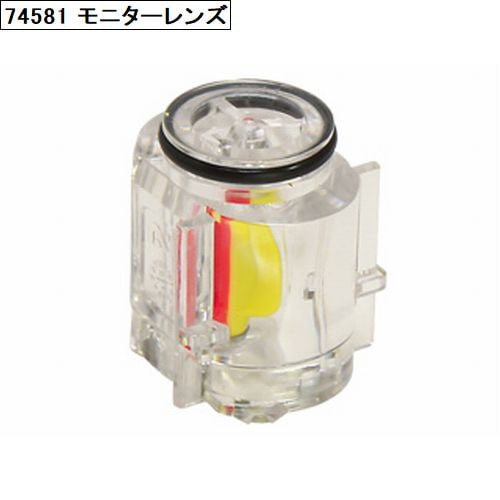

FMC-30用モニターレンズ
在庫:あり(在庫数:)
|
¥1,490(税別) | shopping_cartカゴに入れる | |

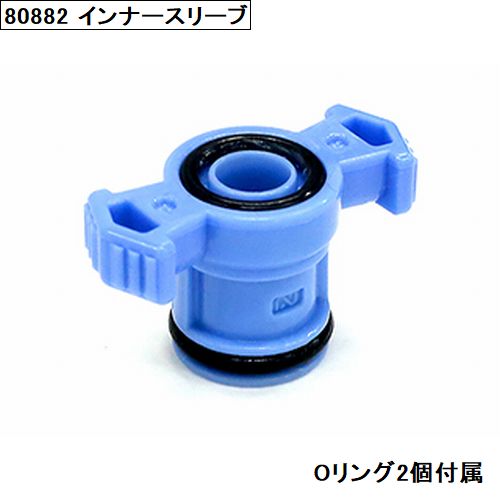

FMC-30用インナースリーブ
在庫:あり(在庫数:)
|
¥990(税別) | shopping_cartカゴに入れる | |

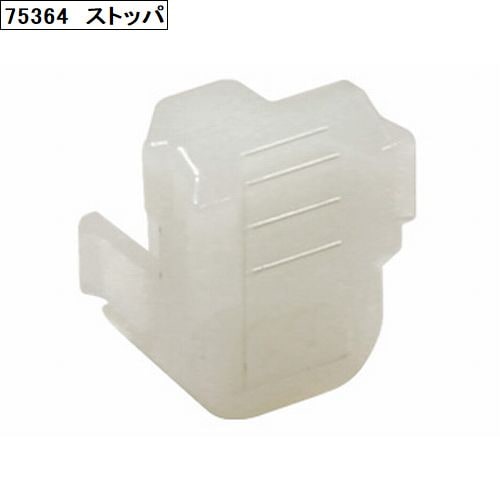

ストッパ(共通)
在庫:あり(在庫数:)
|
¥99(税別) | shopping_cartカゴに入れる |
商品説明
部品のご注文について
補用部品は取り寄せ商品となっております。 納期は目安で実働1週間程度かかります。 メーカー欠品などで納期がかかる場合は別途ご連絡をいたします。 ご理解の程よろしくお願いいたします。 |

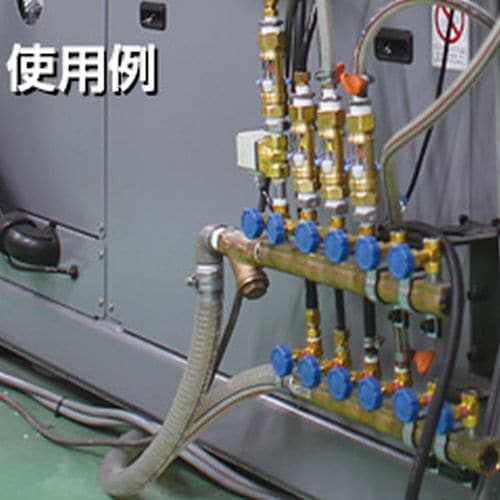

【金型冷却水の流量管理にいかがでしょうか?】

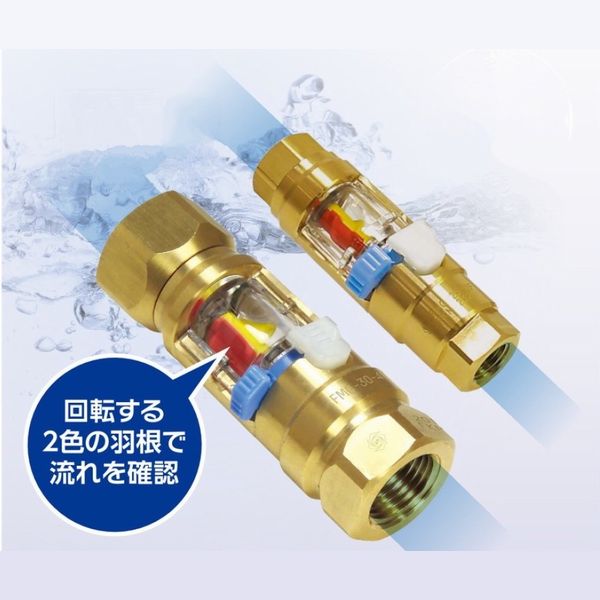

回転する2色の羽根で水の流れをひと目でチェック!

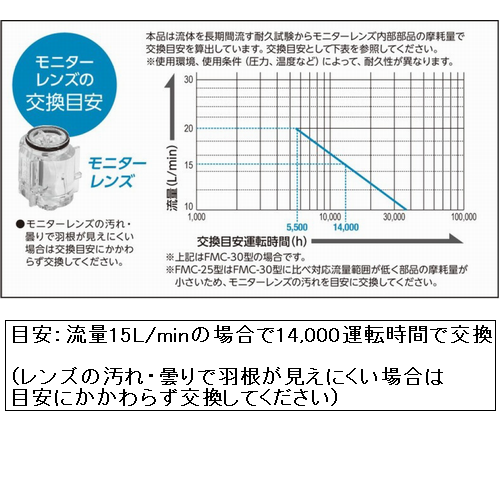

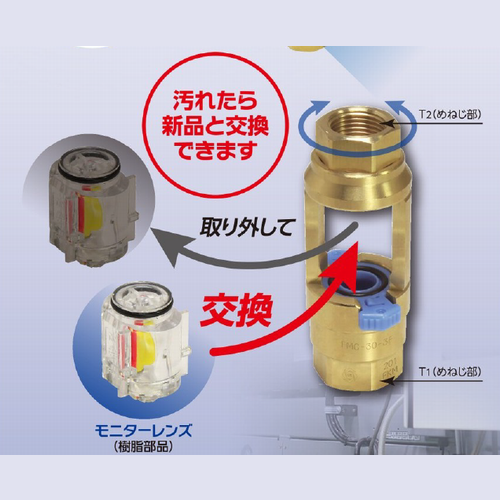

レンズ部は汚れたら交換可能でランニングコストDOWN!
配管したままでも交換可能なのでメンテナンスも楽々!
製品特長
- 低流量から2色の羽根の回転で、流体の流れを目視で確認できます。
- 配管されたままモニターレンズの交換が可能です。
- ストッパによって意図しない樹脂部品の外れを防止します。
- T2側のねじ部が左右自在に回転するため本体の取付・交換作業が容易になります。
1.視認性 2.メンテナンス性 3.安全性 4.作業性
注意事項
- ・本製品は「カプラ」ではありません。
- ・気体には使用できません。
- ・耐熱は80℃までです。
- ・流体に油を使用される場合、樹脂部品との相性により耐久性が劣る場合がございます。
- ・適用流体と本体材質・シール材質の適合性については、流体の成分、濃度、温度等を考慮し慎重にご選定をお願いいたします。
●カプラはコチラ⇒ カプラ,継手,ニップル一覧
- 製造元
- 日東工器株式会社
商品詳細
製品仕様

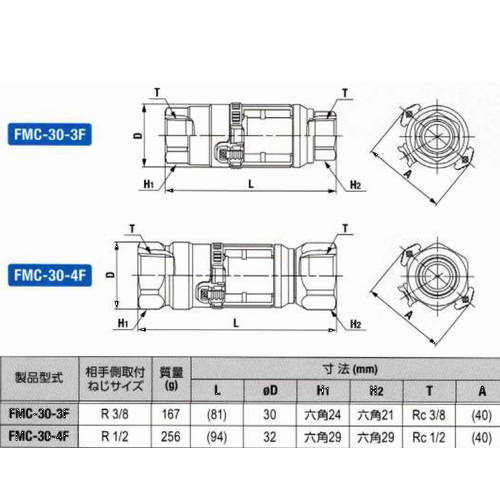

製品型式 | FMC-30-3F | FMC-30-4F | |
---|---|---|---|
取付ねじサイズ | Rc3/8 | Rc1/2 | |
本体材質 | 真ちゅう | ||
モニターレンズ材質 (樹脂部品) |
外筒 | ポリカーボネート(PC) | |
羽根 | ポリプロピレン(PP) | ||
インナースリーブ | ポリアミド(PA) | ||
ストッパ | |||
最高使用圧力※1 | 1.0MPa {10kgf/㎠} | ||
耐圧力※2 | 1.5MPa {15kgf/㎠} | ||
使用流体範囲 | 2~20L/min | ||
シール材質 (表示記号) | ふっ素ゴム (FKM) | ||
使用温度範囲※3 | +10℃~+80℃ | ||
推奨締付トルク値 | 12N・m {122kgf・cm} | 30N・m {306kgf・cm} | |
※1 「フローモニター」を連続使用する際に、常時加わる圧力の許容量を示します。
繰り返し最高使用圧力を超えて使用すると、漏れや破損の原因になります。 ※2 一時的に圧力が上昇しても、「フローモニター」の性能に支障をきたさない圧力の限界値を示します。 ※3 使用可能な温度範囲は、使用条件によって異なります。 |
