hanpla【金型冷却水の見える化】水流監視装置

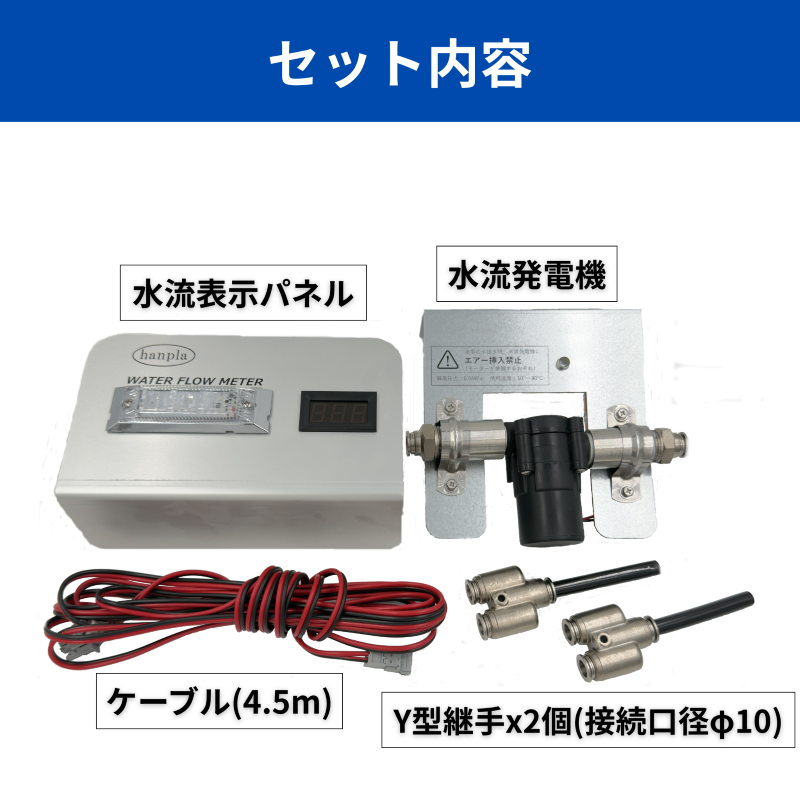

【商品説明】

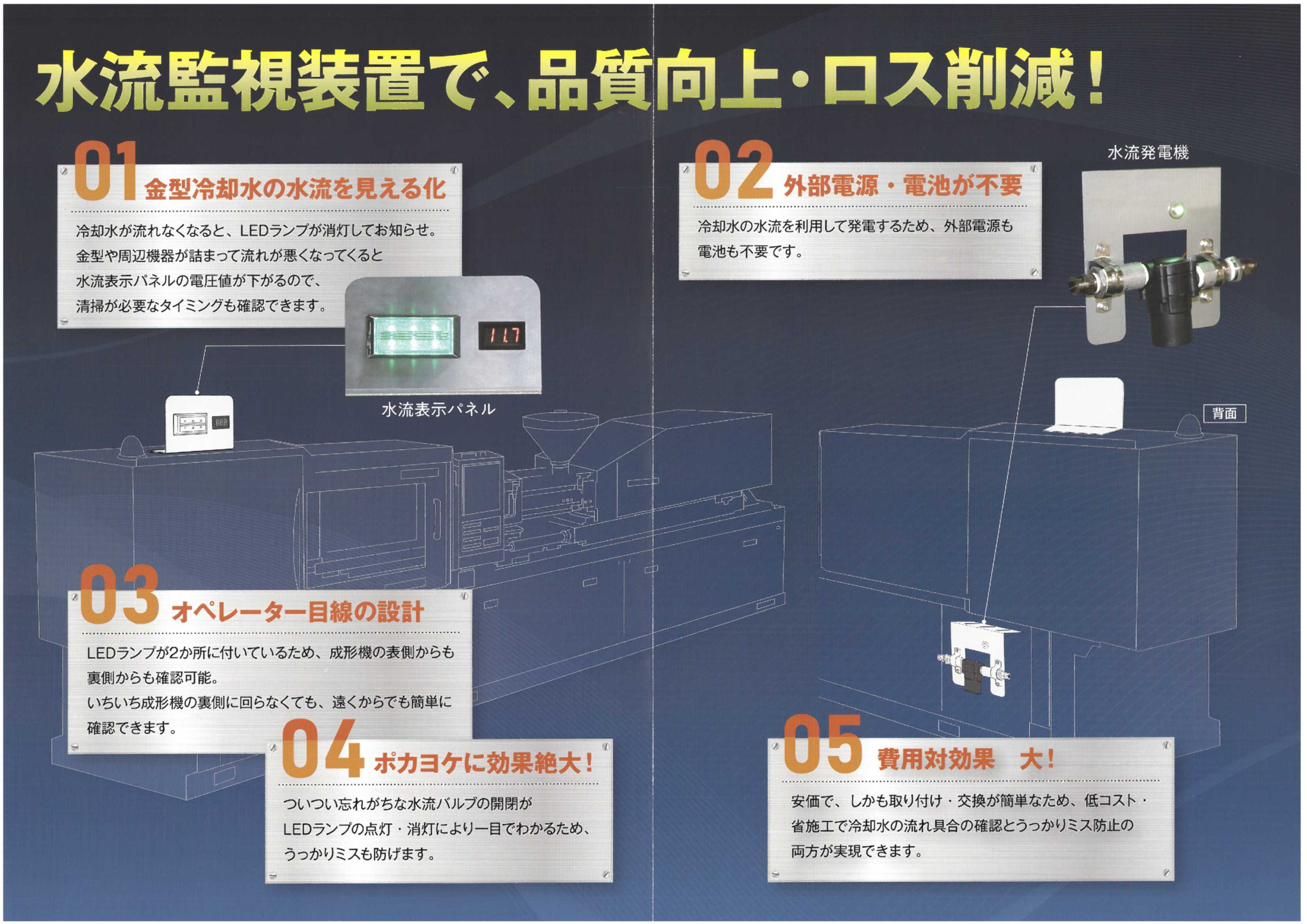

💡LEDランプの点灯で冷却水の状況を可視化

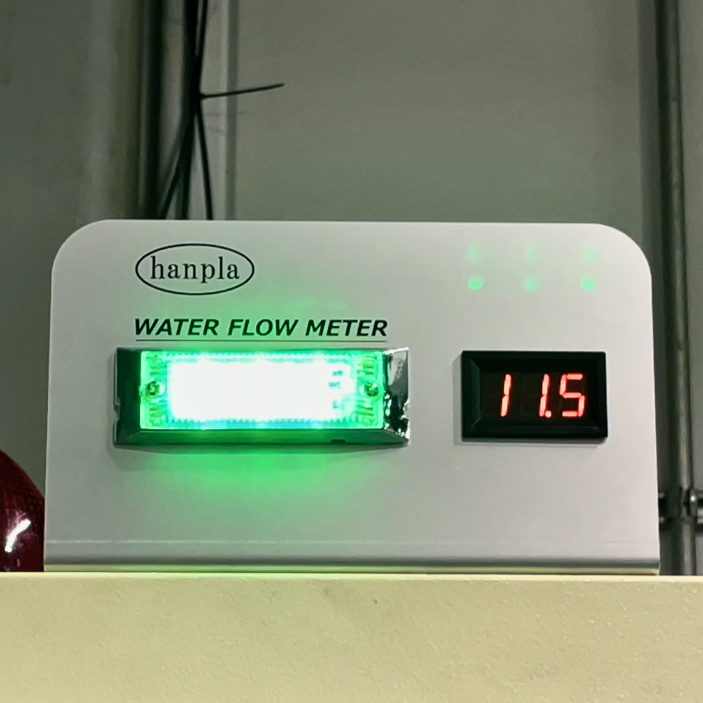

水流が多い場合の表示

冷却水が十分に流れることで、水流発電機が発電しランプが点灯します。
パネルの数値は電圧値です。1V ≒ 1L/minのイメージで、水流の目安としてご利用ください。
※電圧値と水流量の相関はあくまで目安です。設置環境によっては異なる場合があります。

💧水流に連動して明るさも変化

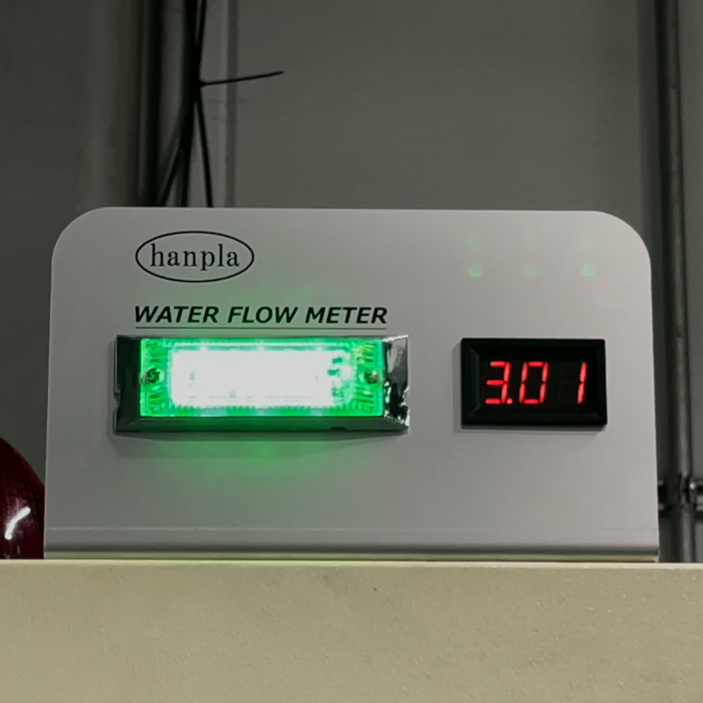

水流が少ない場合の表示

発電電圧が高い(水流が多い)ほど、LEDランプの明るさも増し、
電圧が低い(水流が少ない)と暗くなり、水流の見える化に貢献します。
※発電量が3.0V未満の場合は、LEDランプは点灯せず、電圧も表示されません。

🔧オペレーター目線の製品設計

プロの成形現場担当者が開発・設計

LEDランプを2か所に搭載しており、成形機の表側からも裏側からも水流の状況を確認できます。
視覚的に水流を把握できるため、外国人オペレーターの方にもわかりやすく、
ベテラン・新人問わず、誰でも同じ手順で確認作業が行えます。現場の仕組み作りにも有効です。

安価で導入可能、取り付けも簡単。
冷却水のバルブ開け忘れを防止し、現場での“うっかりミス”を削減します。
費用対効果の高い、現場改善に役立つ製品です。

📄メンテナンスフリー

設置するだけ・外部電源は不要

水流発電機のタービンが回転し発電するため、電源不要で使えます。

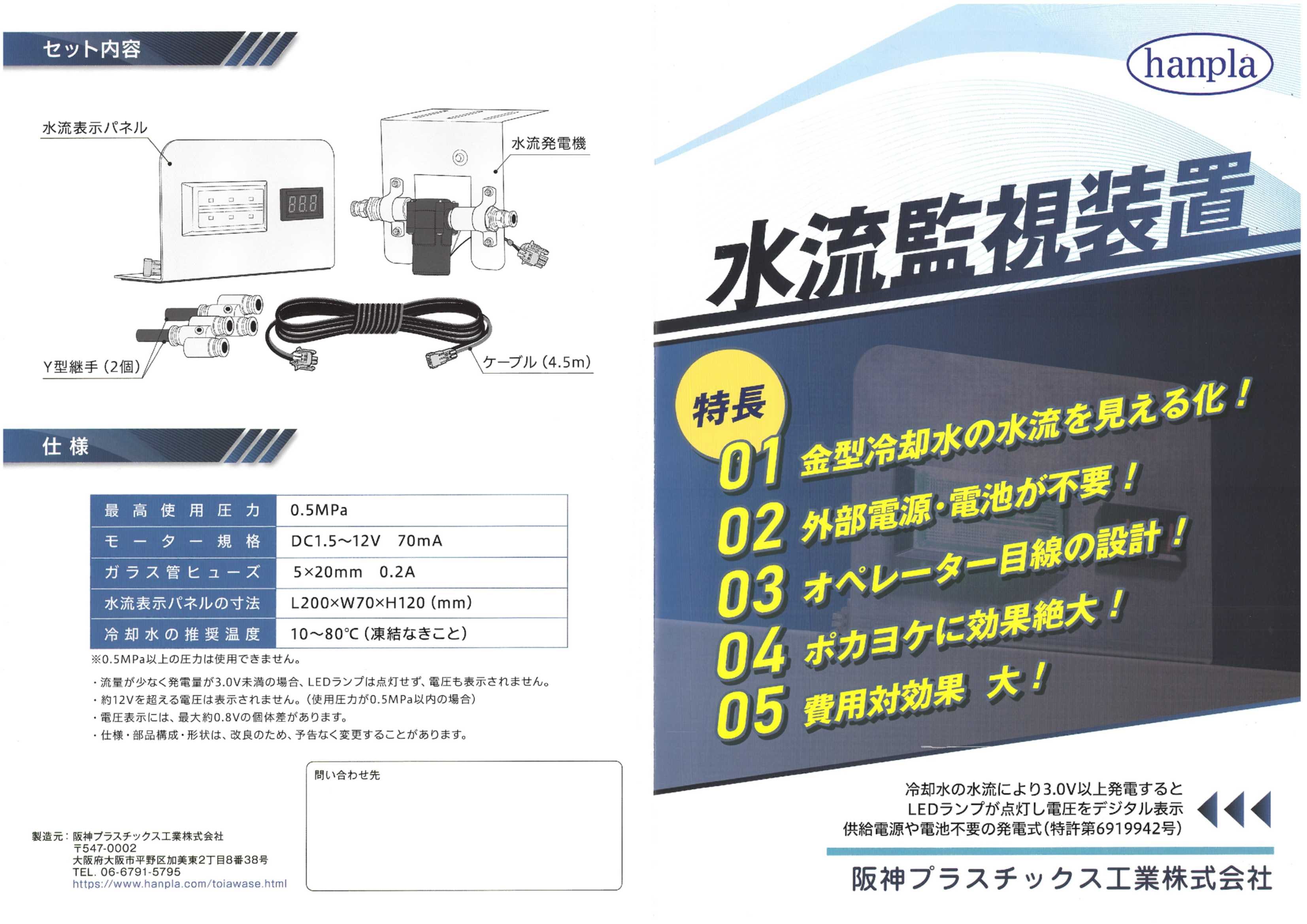

【仕様】　※詳細はページ上部の仕様タブ内の表をご確認ください。
最高使用圧力：0.5MPa
使用温度範囲：10～80℃（空気・油など不可・異物/凍結なきこと）

【設置方法】

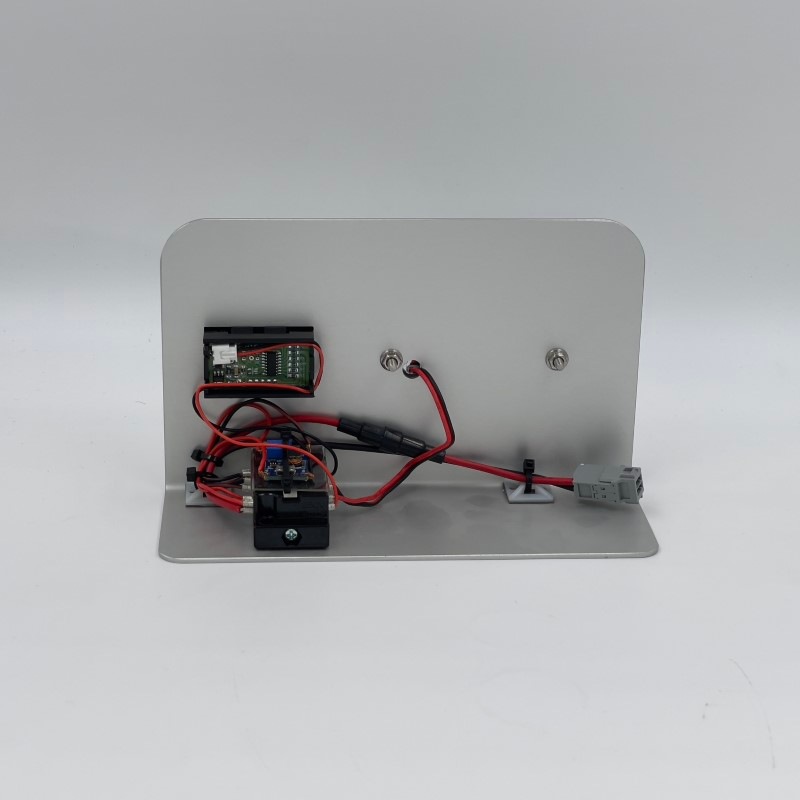

【水流表示パネルは底面のマグネットで簡単取付可能です】

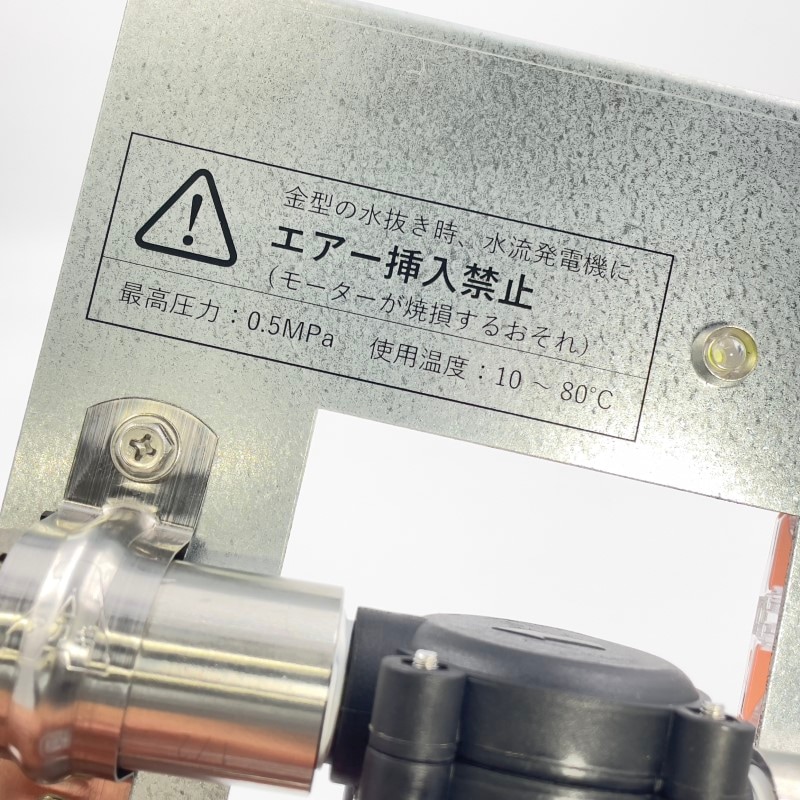

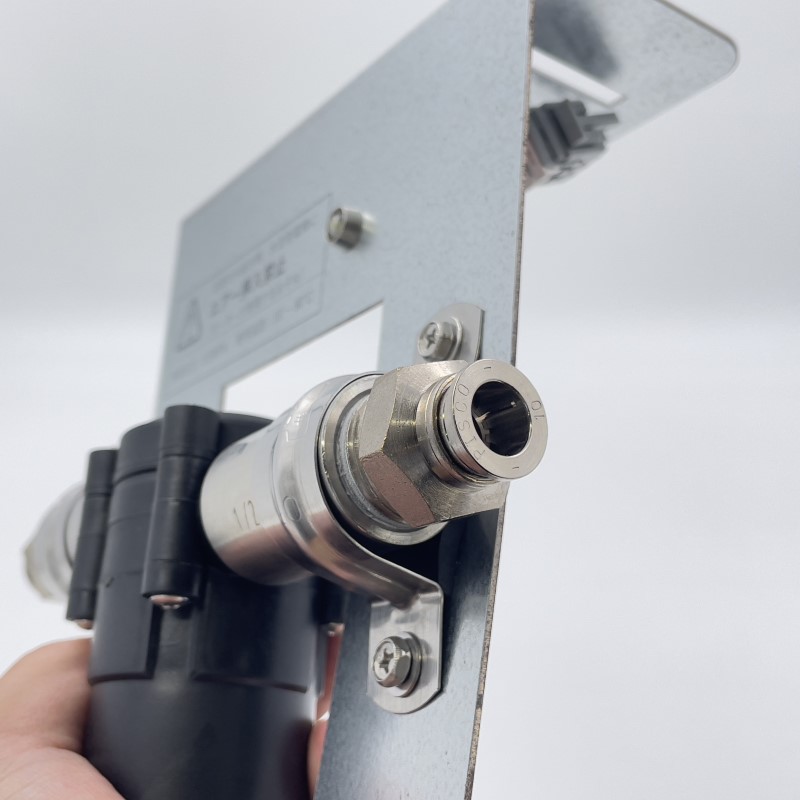

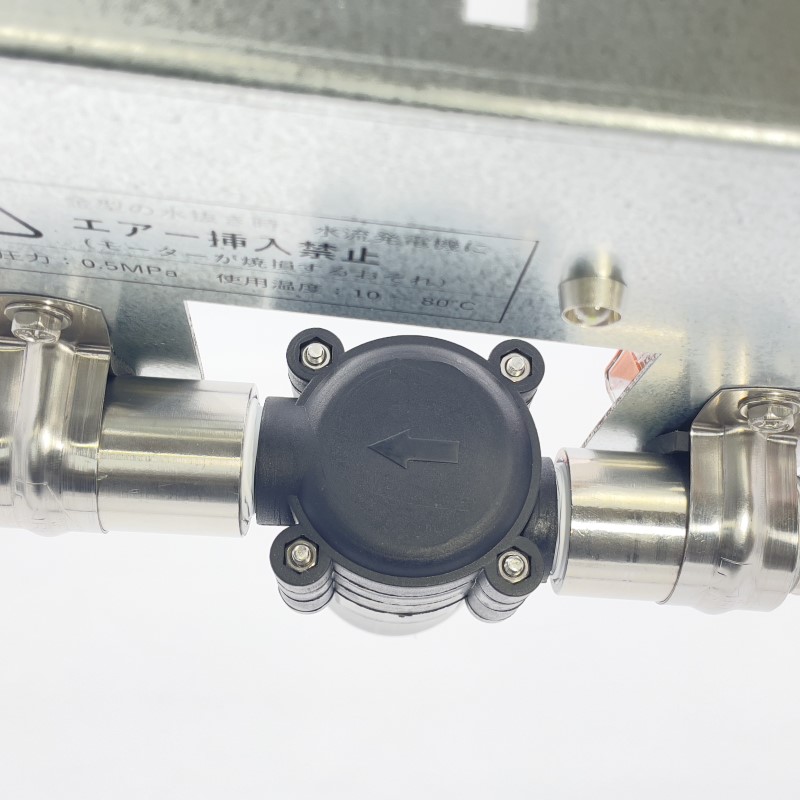

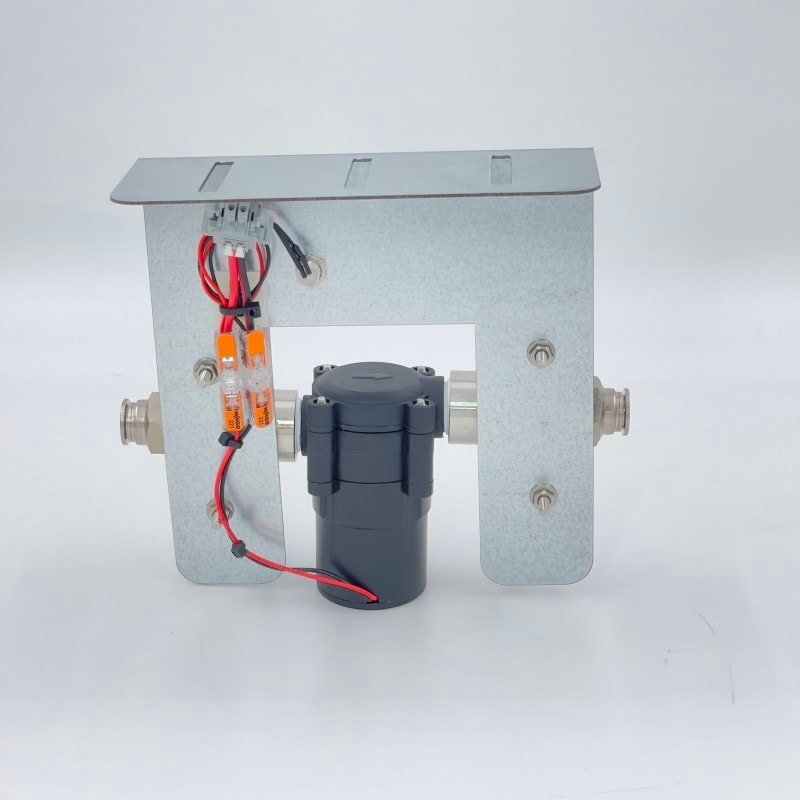

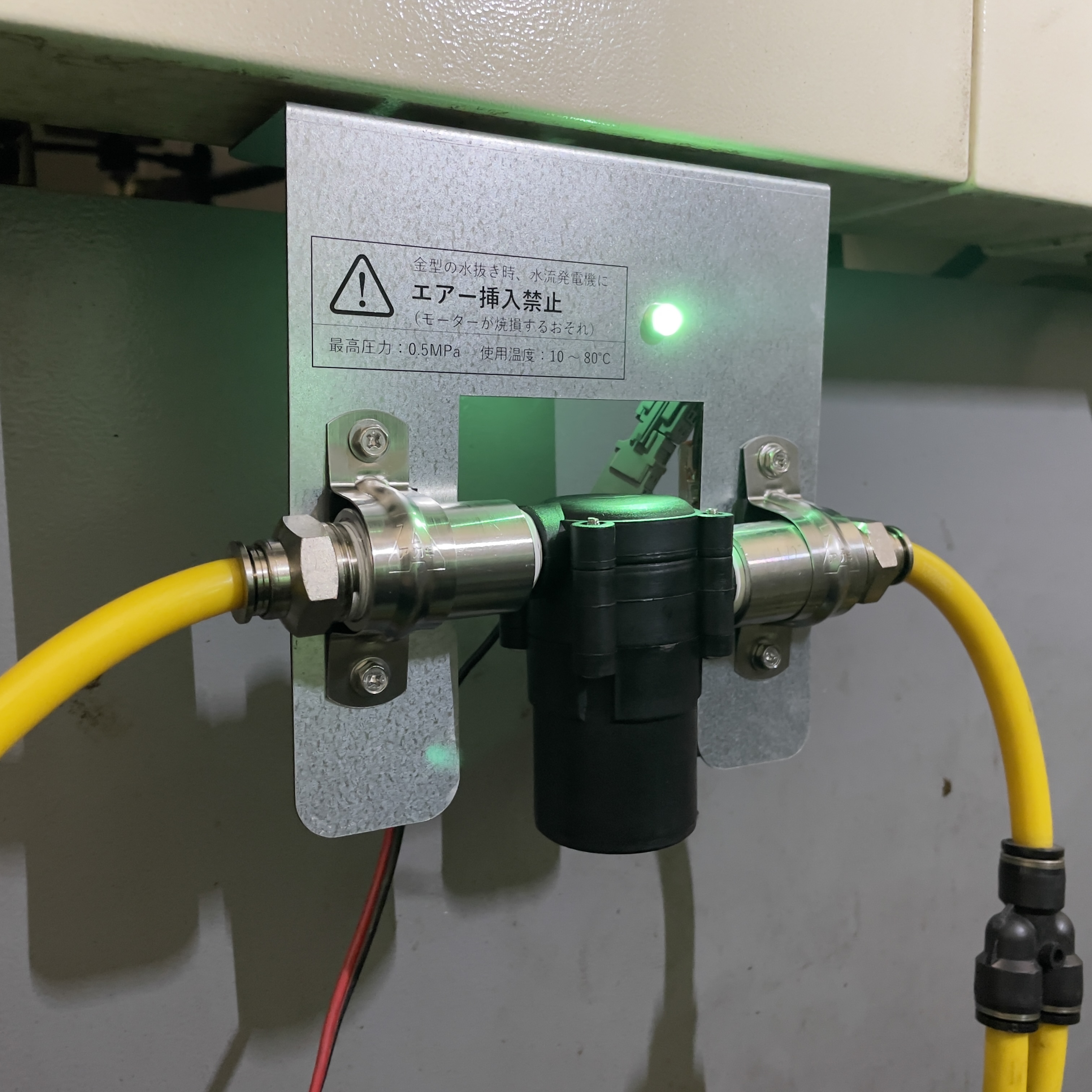

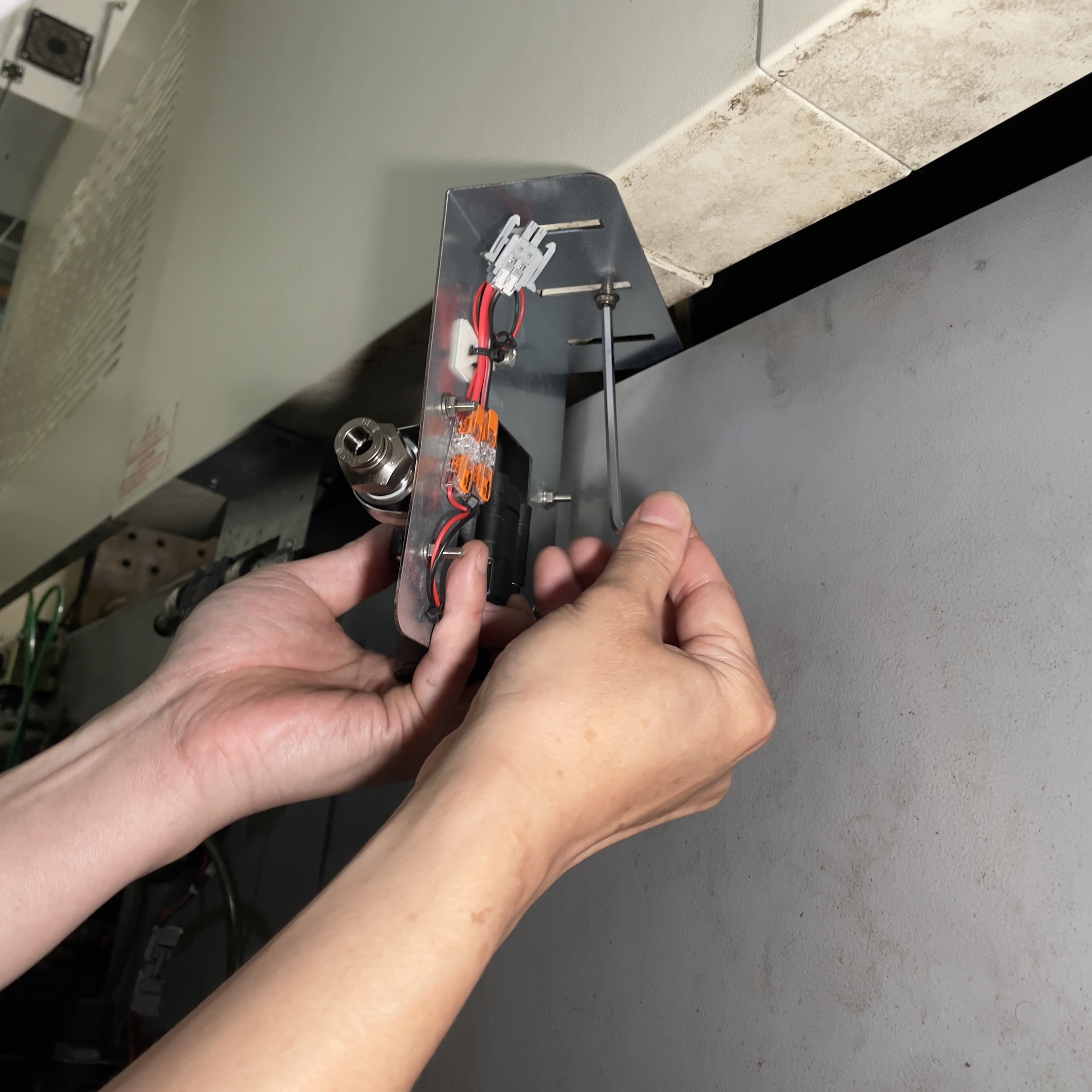

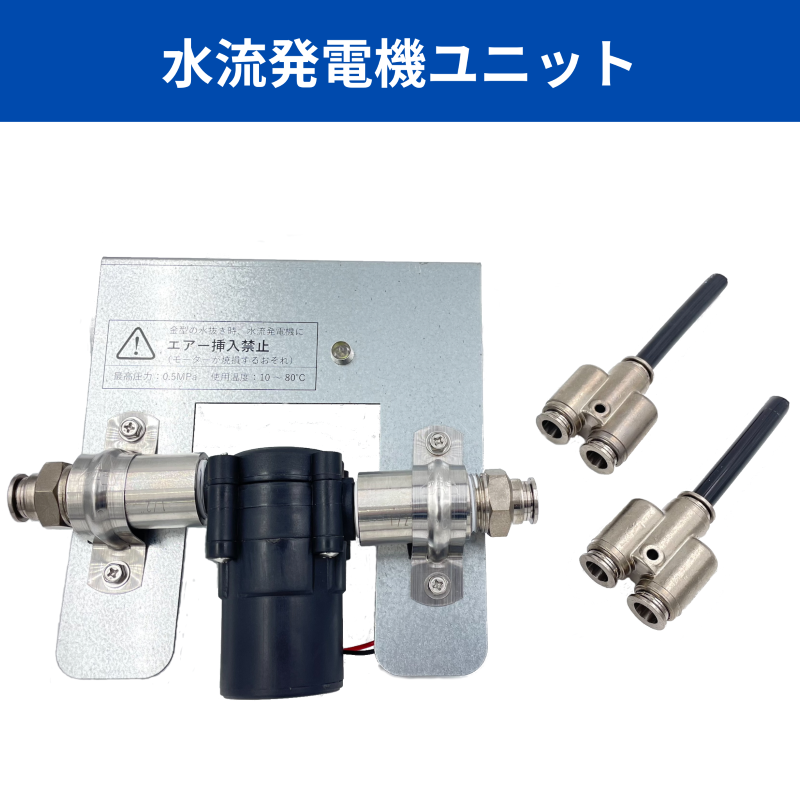

【水流発電機は成形機の裏側へ、本体長穴にボルトオンで取付可能です】
※ボルトは付属しておりません。

設置はとても簡単です。
電源が不要なため、設置後は基本的にメンテナンスフリーでご使用いただけます。
水流発電機ユニットは、発電タービンに水流が当たり続けるため、消耗した場合はユニットごとお取替えください。

【流量と発電電圧の関係】

水流表示パネルに表示されるのは電圧値であり、水流量そのものではございません。
水流量との相関については、当社にて行った試験結果を以下に掲載しておりますので、ご参考ください。

なお、実際の数値は設置環境（ホースの口径や水圧など）により異なる場合がございます。
また、表示される電圧には個体差があり、最大で約0.8Vの誤差が生じることがありますので、あらかじめご了承ください。
※電圧と水流量の対応表はあくまで目安であり、計測機器としての精度を保証するものではありません。

【結果】

圧力 (MPa)	流量 (L/min)	表示電圧 (V)
0.23	9.4	9.6
0.11	6.1	6.2
0.16	7.6	7.7
0.18	8.55	8.7
0.13	6.9	6.8
0.1	5.7	5.5

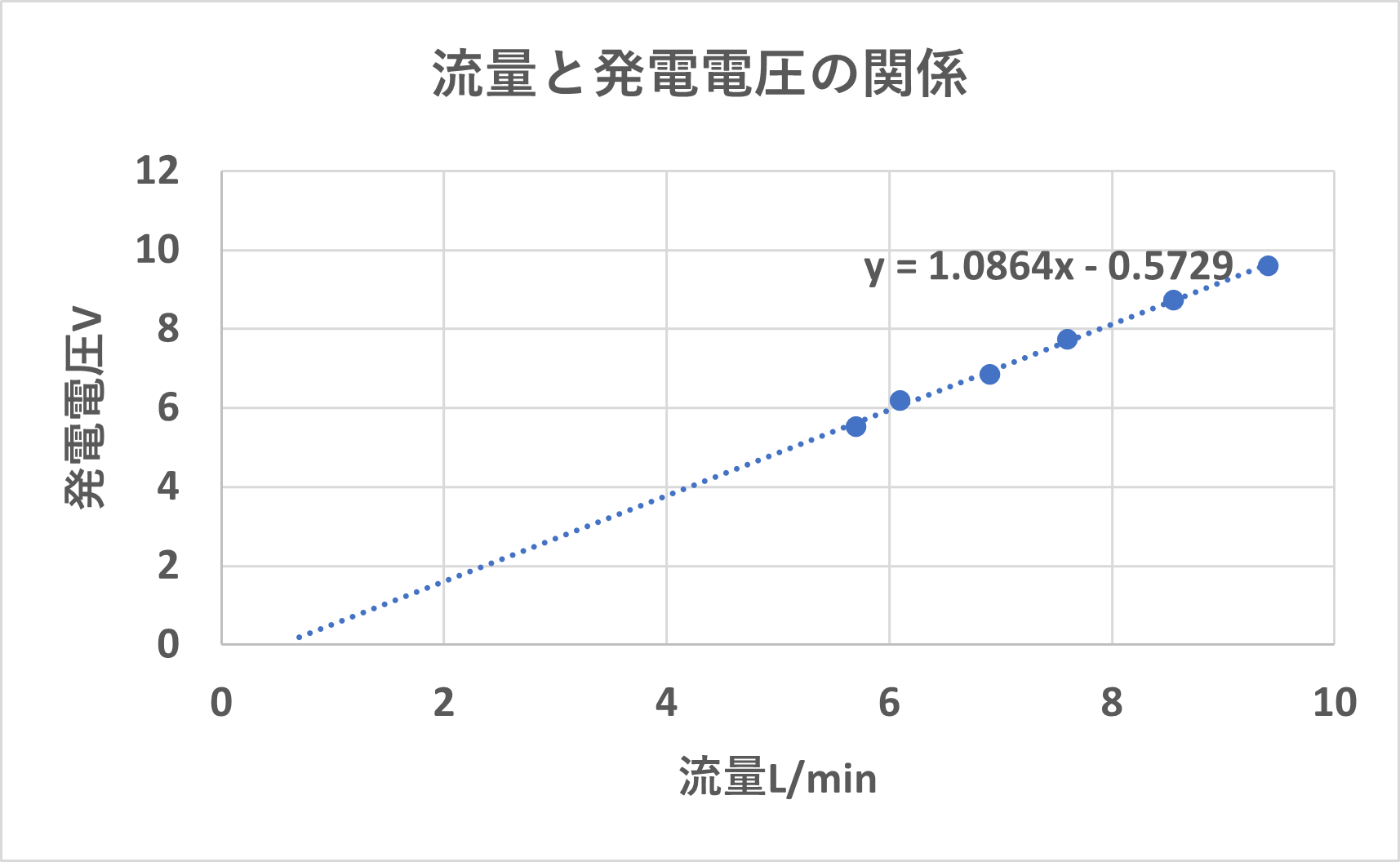

【グラフ】

【保守対応について】

「水流表示パネル」と「水流発電機」をそれぞれユニットで販売しておりますので
故障などの際には、ユニットごとお取替えください。
修理に出す手間もなく、ダウンタイムを最小化して迅速に対応できます。

本製品はメーカーによる修理対応はおこなっておりません。予めご了承ください。
また、製品の不良や故障かな？と思われた際には、下記の「よくある質問」を一度ご確認ください。

【注意事項】

• 0.5MPa以上の圧力には使用できません。

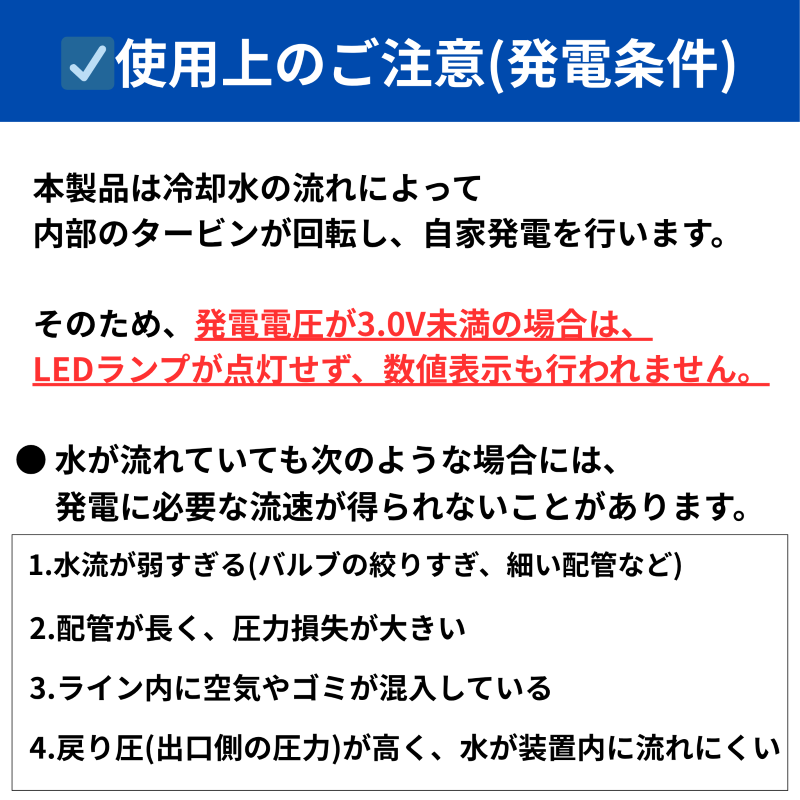

• 流量が少なく発電量が3.0V未満の場合、LEDランプは点灯せず、電圧も表示されません。
• 約12Ｖを超える電圧は表示されません。
• 電圧表示には最大約0.8Vの個体差があります。
• 仕様，部品構成，形状は改良のため、予告なく変更することがあります。
• モーターが焼損する恐れがありますので、エアーを入れることはおやめください。
