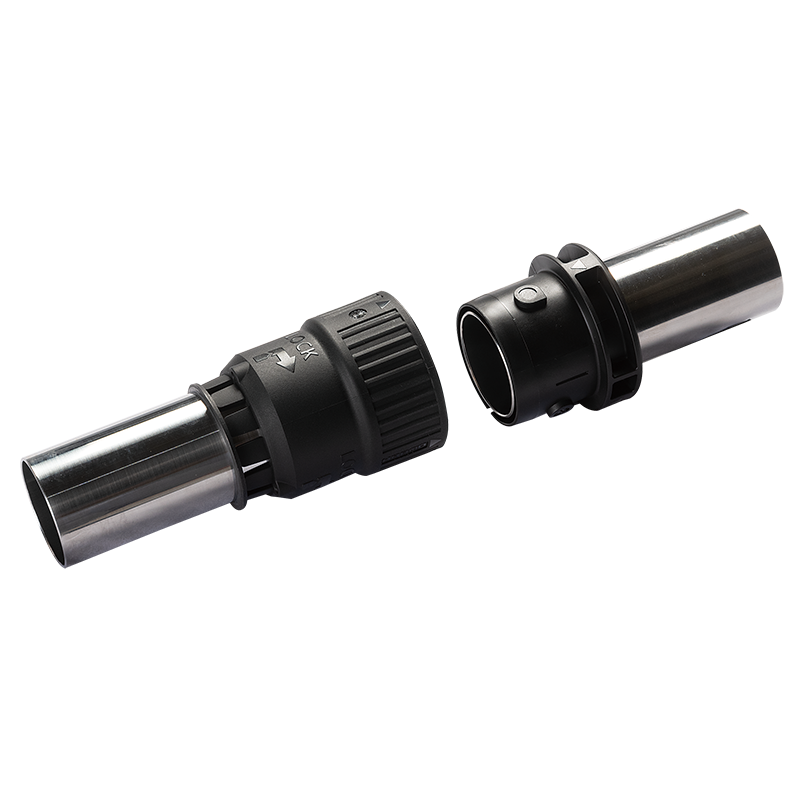

樹脂材料輸送ホース用 ワンタッチカプラ φ38

【使い方】

【使用手順】

【手順１】

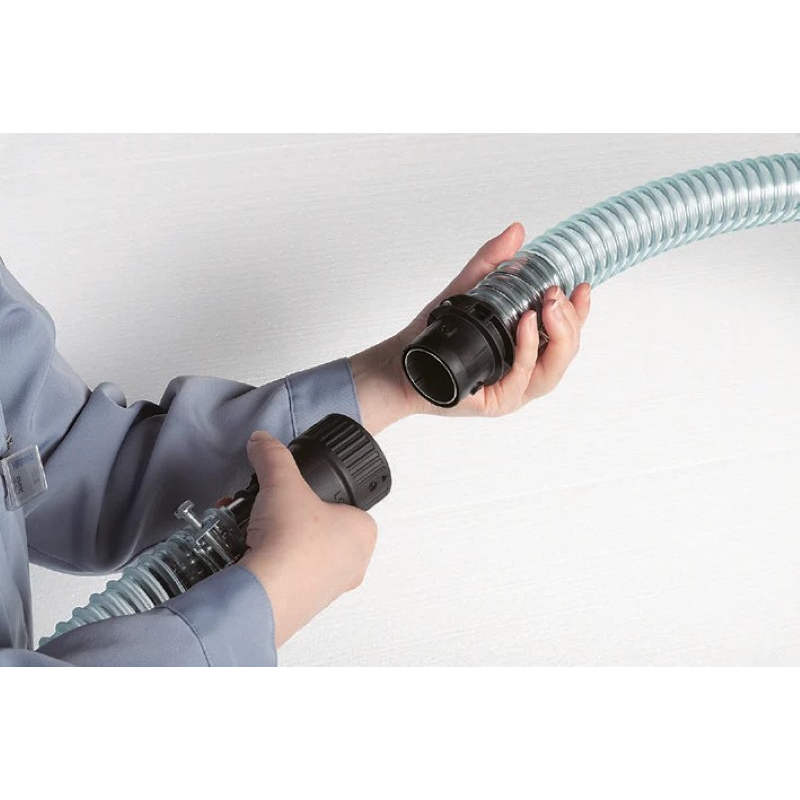

ソケット側のカプラをプラグ側のカプラに挿入します。

【手順２】
「LOCK」の矢印方向へソケット側のカプラを回転させます。

【手順３】
▲印同士が合う位置まで回転させると、ロックが掛かって外れなくなります。

【パーツを選んで組み合わせが可能】

【プラグ側パイプなし】
プラグ側の既存パイプに装着するパターン

【両側パイプあり】
ホースとホースの間に装着するパターン

【取付け例と付属品】

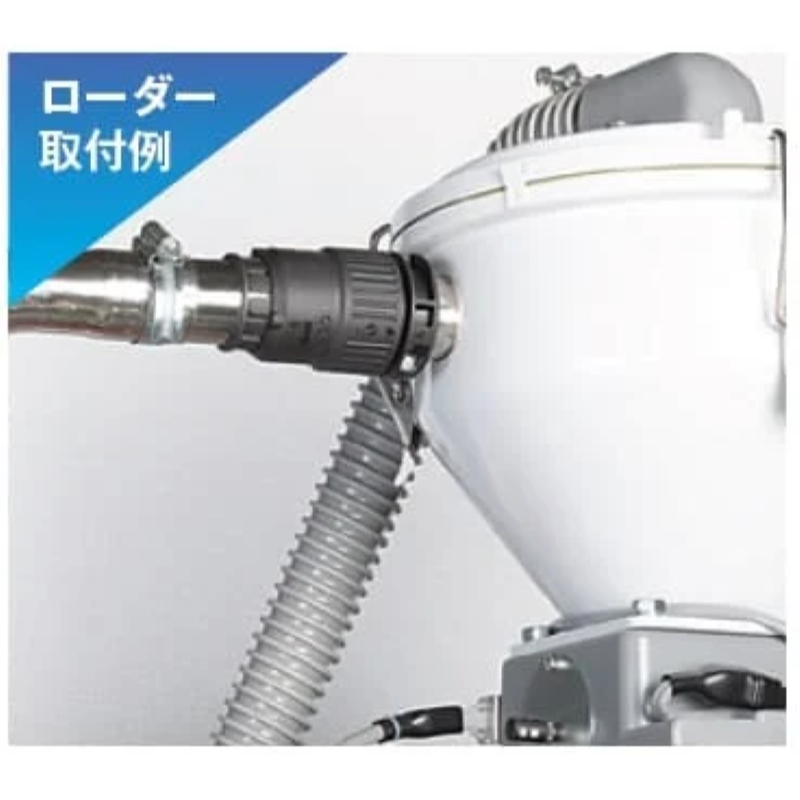

【ローダーへの取付け例】①+③

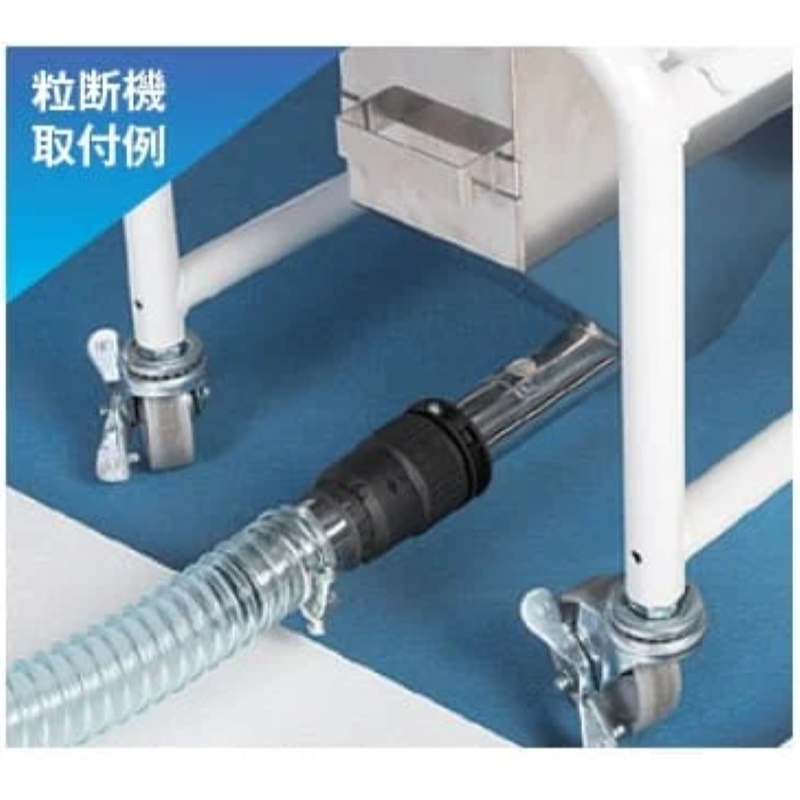

【粒断機への取付け例】

【付属品：材料ホース判別シール】

【各部紹介】

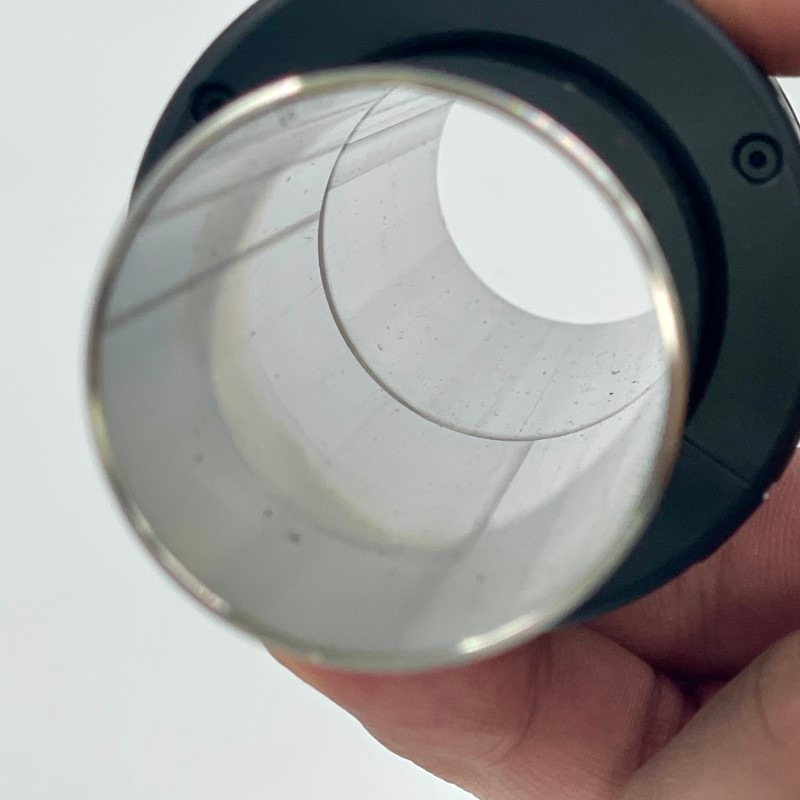

✅接粒面には樹脂パーツは露出しない構造です。 ✅パイプはステンレスになので、樹脂ペレットの輸送時の摩擦にも安心。 ✅内面は段差も少なく、材料の流れもスムーズです。

【商品説明】

ワンタッチカプラは工具なしで簡単にホースの切り替えが可能です。
内径38φのサクションホースをお使いであればどの機械にも簡単に取付可能です。
はめ込み固定時は万が一ホースに引っかかっても外れにくいロック機構を採用しているので安心です。
パイププラグ (オス・パイプなし)は装置に直接取付が可能です。(φ38に取付)
付属の判別用シールを貼ると樹脂ごとにホースを管理できるので、段取り時間短縮も可能です。
はじめはオス・メスセットをご購入ください。
それぞれでも単品の購入が可能なので、お客様の用途に合わせてお選びいただけます。

【特徴】

• 工具なしで簡単にホースの変更が可能となり、段取り替えの時間短縮に貢献
• はめ込み固定時は万が一ホースに引っかかっても外れにくいロック機構を採用
• パイププラグ (オス・パイプなし)は装置に直接取付可能(φ38に取付)

【付属品】

• ①パイププラグ HW38-P1 (オス・パイプなし)：付属品なし

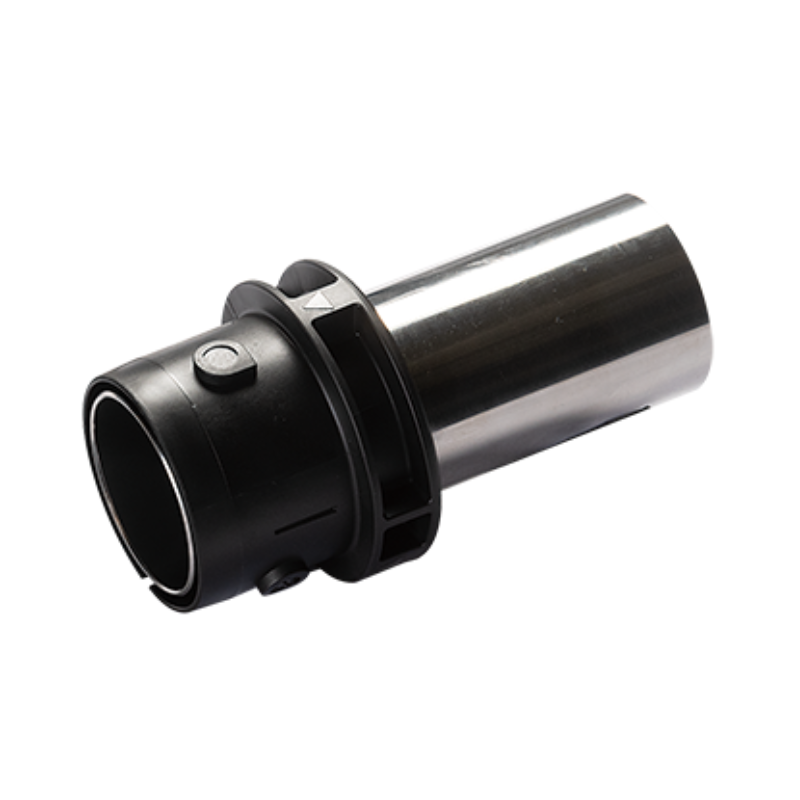

• ②ホースプラグ HW38-P2 (オス)：ホースバンドφ38ｘ2，ワンタッチカプラ用シール(青・赤・黄)ｘ1

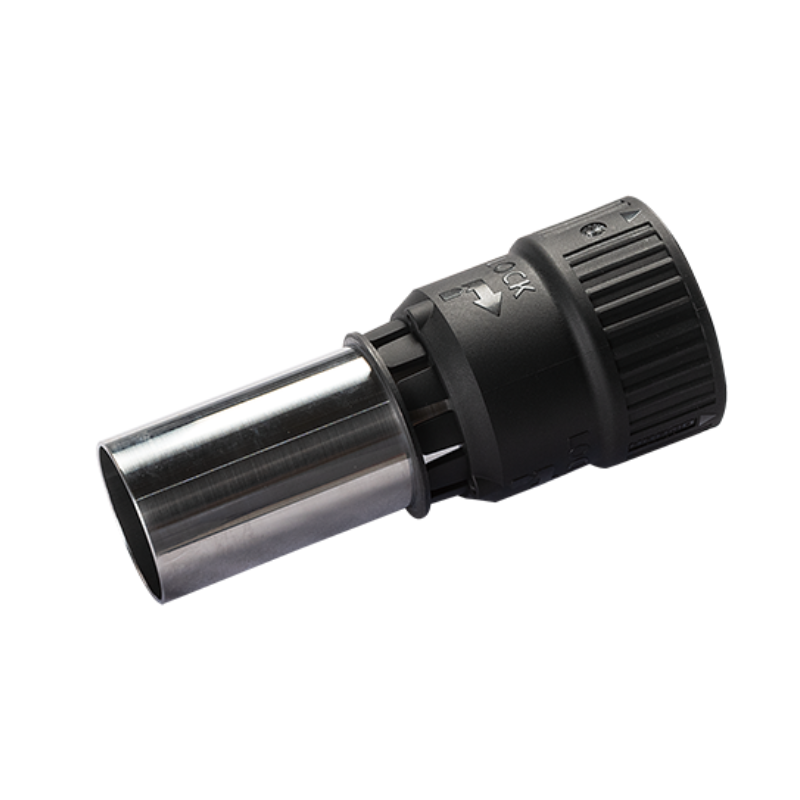

• ③ソケット HW38-S1 (メス)：ホースバンドφ38ｘ2，ワンタッチカプラ用シール(青・赤・黄)ｘ1

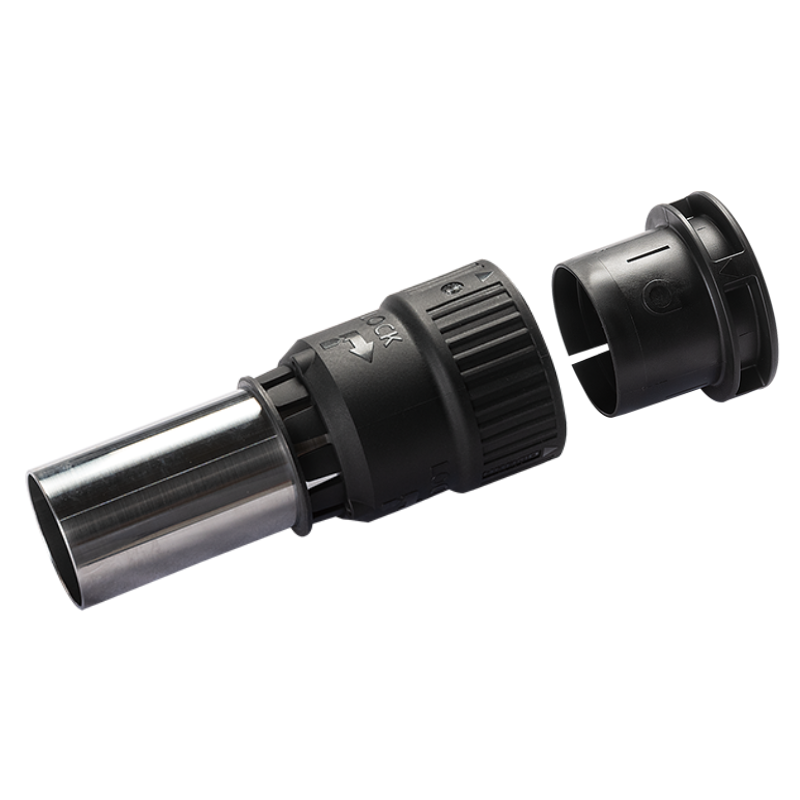

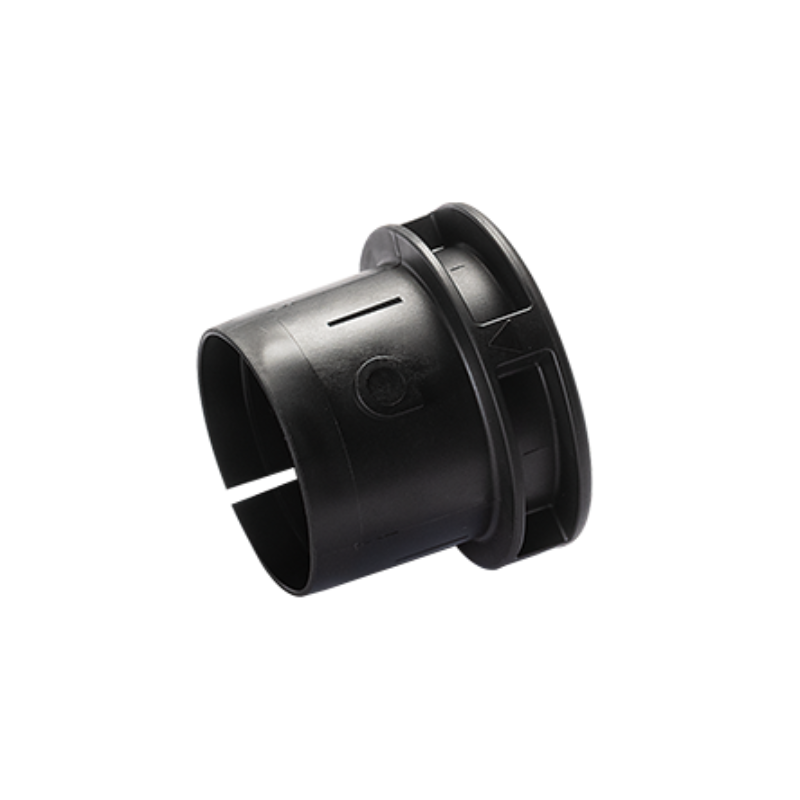

• ④キャップ HW38-C (オス・メス共用)：付属品なし

【注意事項】

• 樹脂成型粒体材料の吸引搬送専用となります。(液体は不可)
• 落下等により衝撃がかかると樹脂部分が破損する可能性があります。
• はめ込み・取り外しの際に、ソケット側とカプラC型止め輪の間に隙間ができますので、手などを挟まないよう注意してください。
