金型用エアベント付ガス抜き部品｜ガストース Kタイプ(丸形シンプルタイプ)

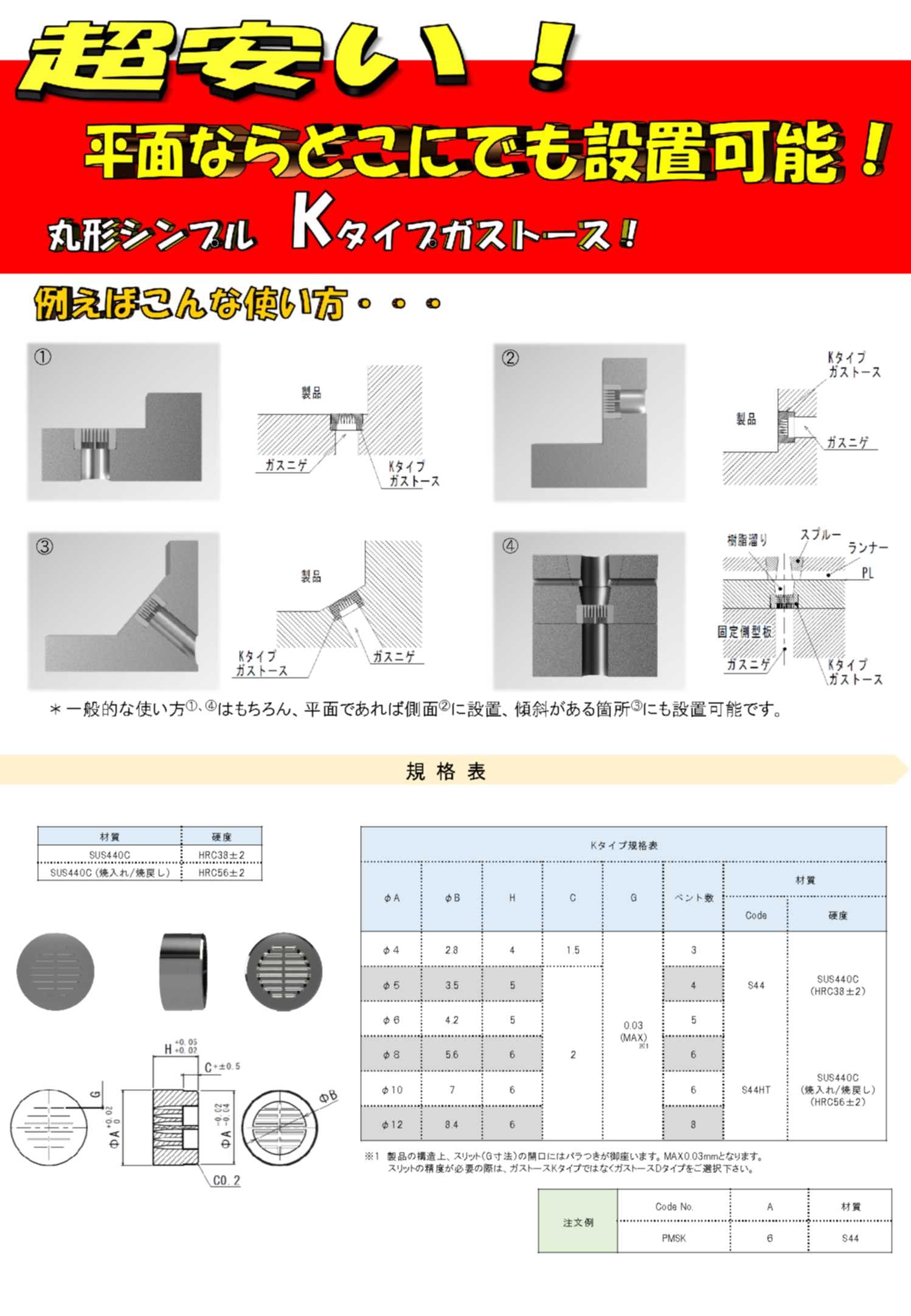

【規格表】

規格表からサイズをご確認いただき、用途に合った型式をご選定ください。
型式については、以下の注文例の画像をご参照ください。

【寸法図】

【製品動画】

【こんなお悩み・課題はありませんか？】

✅製品不良を抑えたい
✅金型メンテの回数を減らしたい
✅チョコ停を改善したい
✅ガス焼けをどうにかしたい
✅ショートショットで不良を防ぎたい
✅バリを最小限に抑えたい

【商品説明】

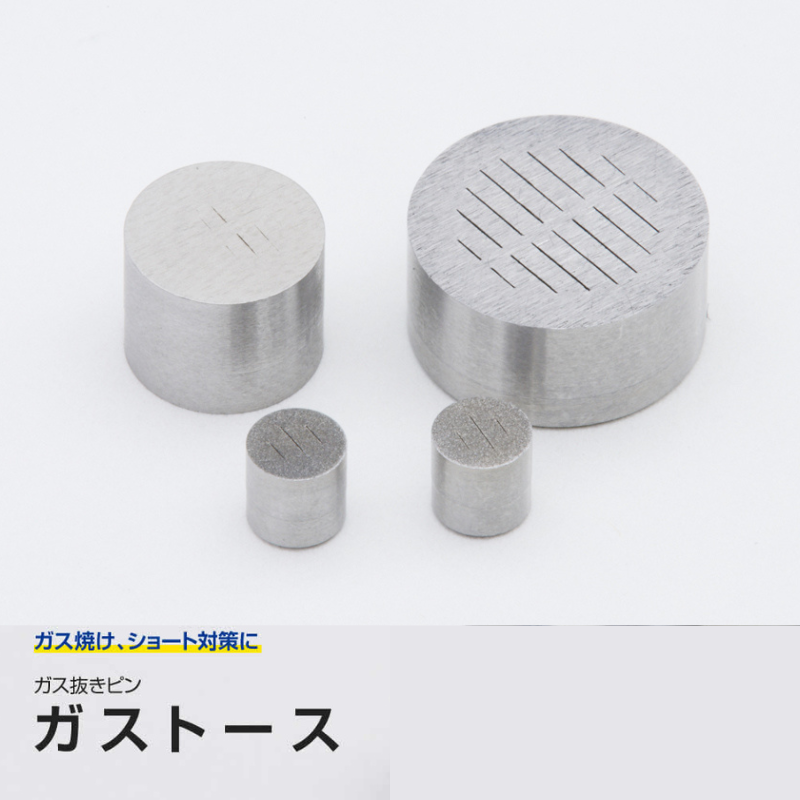

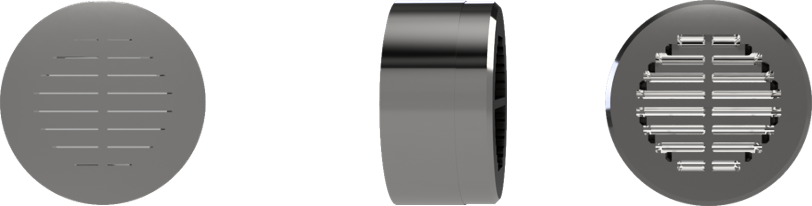

ガストースとは？

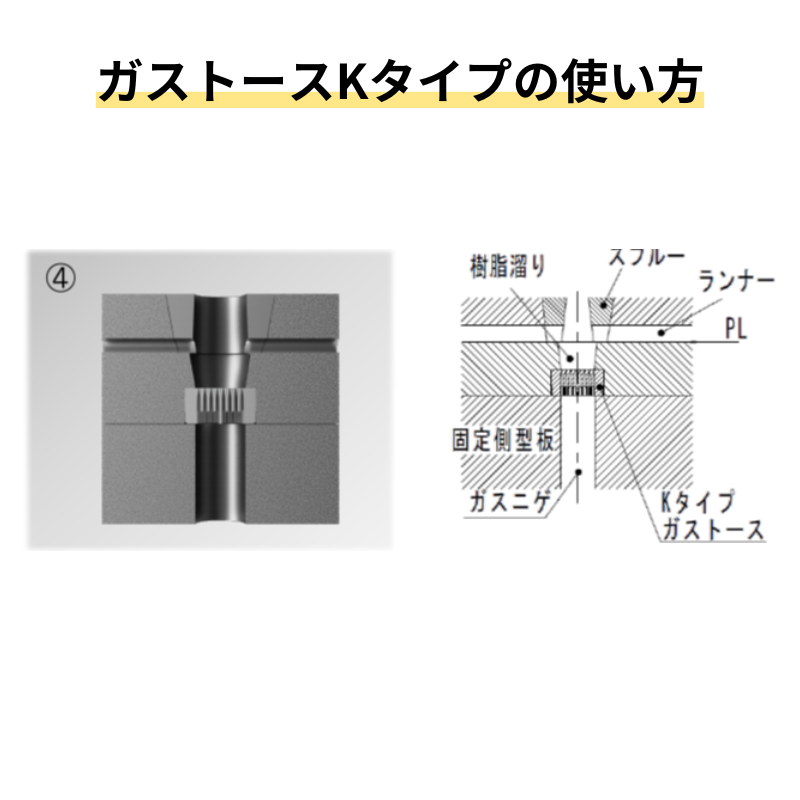

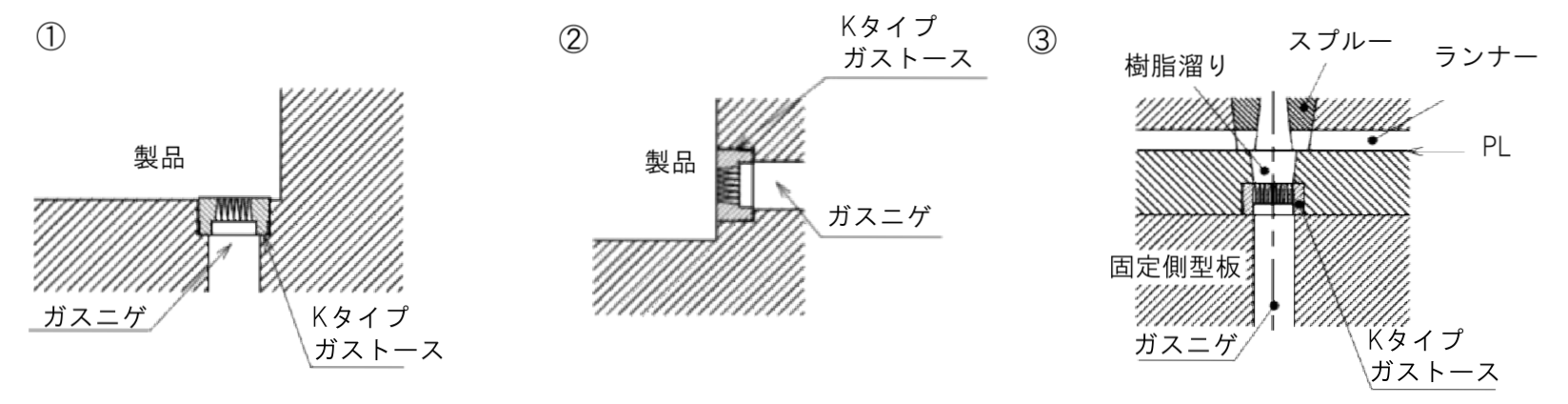

エジェクタピンやコアピン等のガスベント（エアーベント）機能がついたものです。
金型内に発生するガスを効率よく排出する勾配加工を施しています。
宮城県の「プラモール精工株式会社」が製造・販売している特許取得済みの商品です。

【特徴】

• ✅品質向上
• ・樹脂に含まれるガスや型内のエアが排出され、低圧成形が可能になります。
• ・キャビティ内のベント詰まりが少なくなりショートショットが防げます。
• ・製品のガス焼けやヒケを少なくできます。
• ✅生産性の向上
• ・チョコ停の要因であるベント詰まりが減り、不良率が改善します。
• ・検査工数が削減できます。
• ・金型の汚れが減るので、メンテ回数も減り、工数削減になります。
• ✅コスト削減
• ・不良率低下による検査工数が削減できます。
• ・パージや捨ショットが少なく材料費の節約になります。
• ・生産数向上により電気代や人件費の削減につながります。

【注意事項】

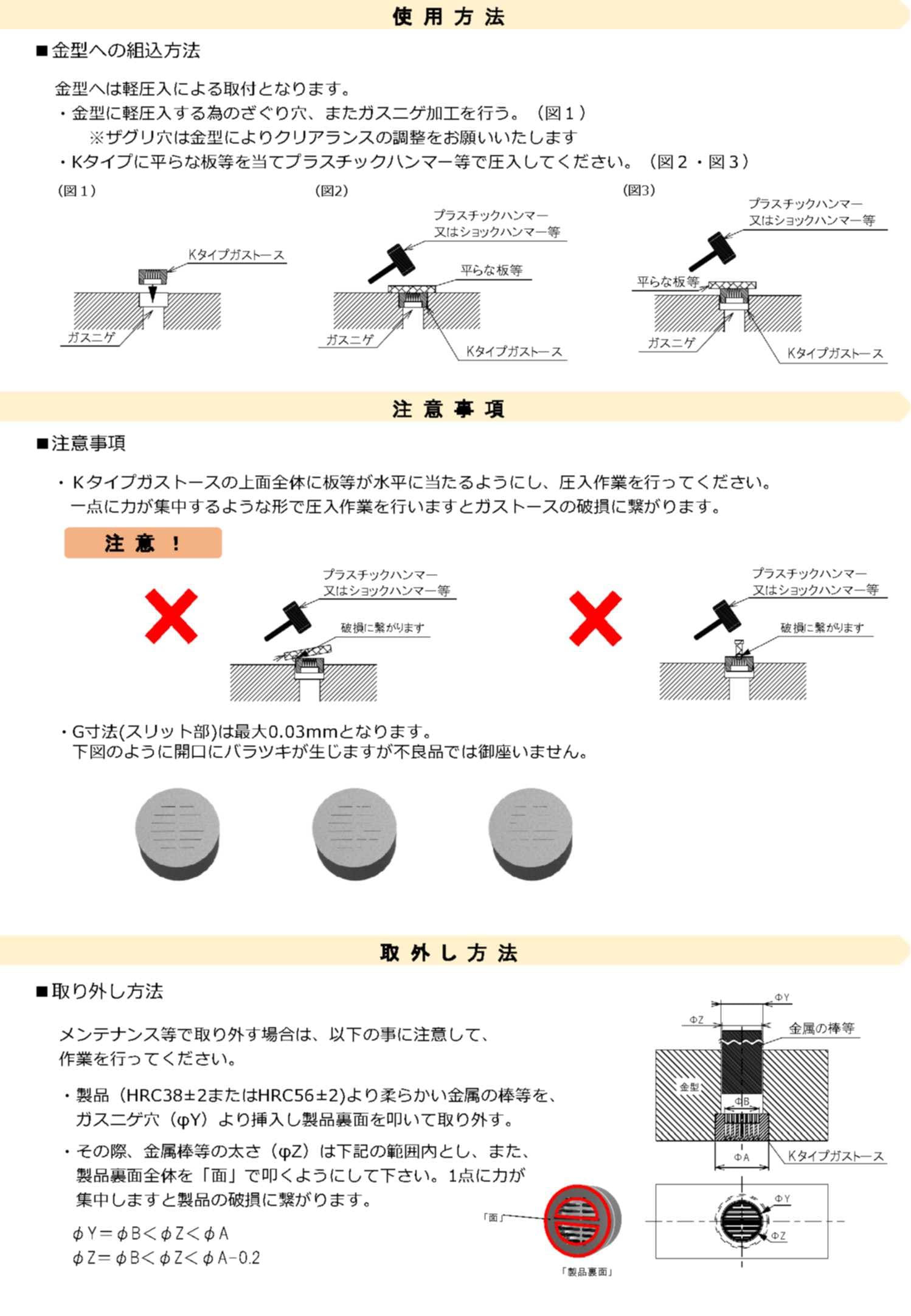

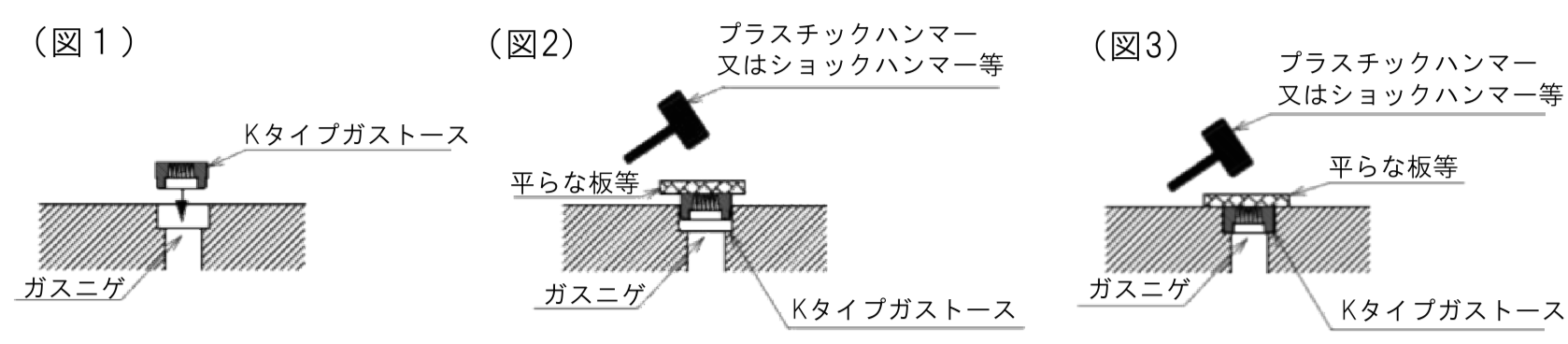

• Kタイプガストースの上面全体に板等が水平に当たるようにし、圧入作業を行ってください。
• 一点に力が集中するような形で圧入作業を行いますと、ガストースの破損につながります。
• 部品破損につながりますので、「ベント部」「外周」問わずご遠慮ください。
• 納入後のお客様での追加工は保証対象外となります。
• スリット部は最大0.03mmとなります。開口にバラツキが生じますが、不良品ではございません。
