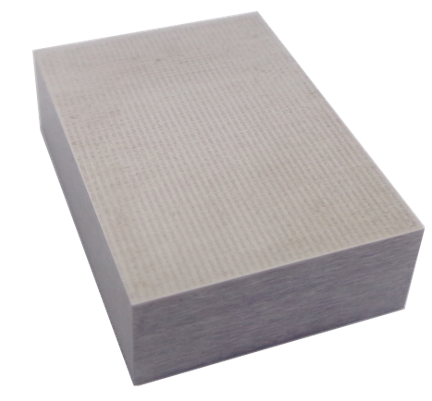

金型用エアベント付ガス抜き部品｜スーパーガストース FAタイプ(角ブロック)

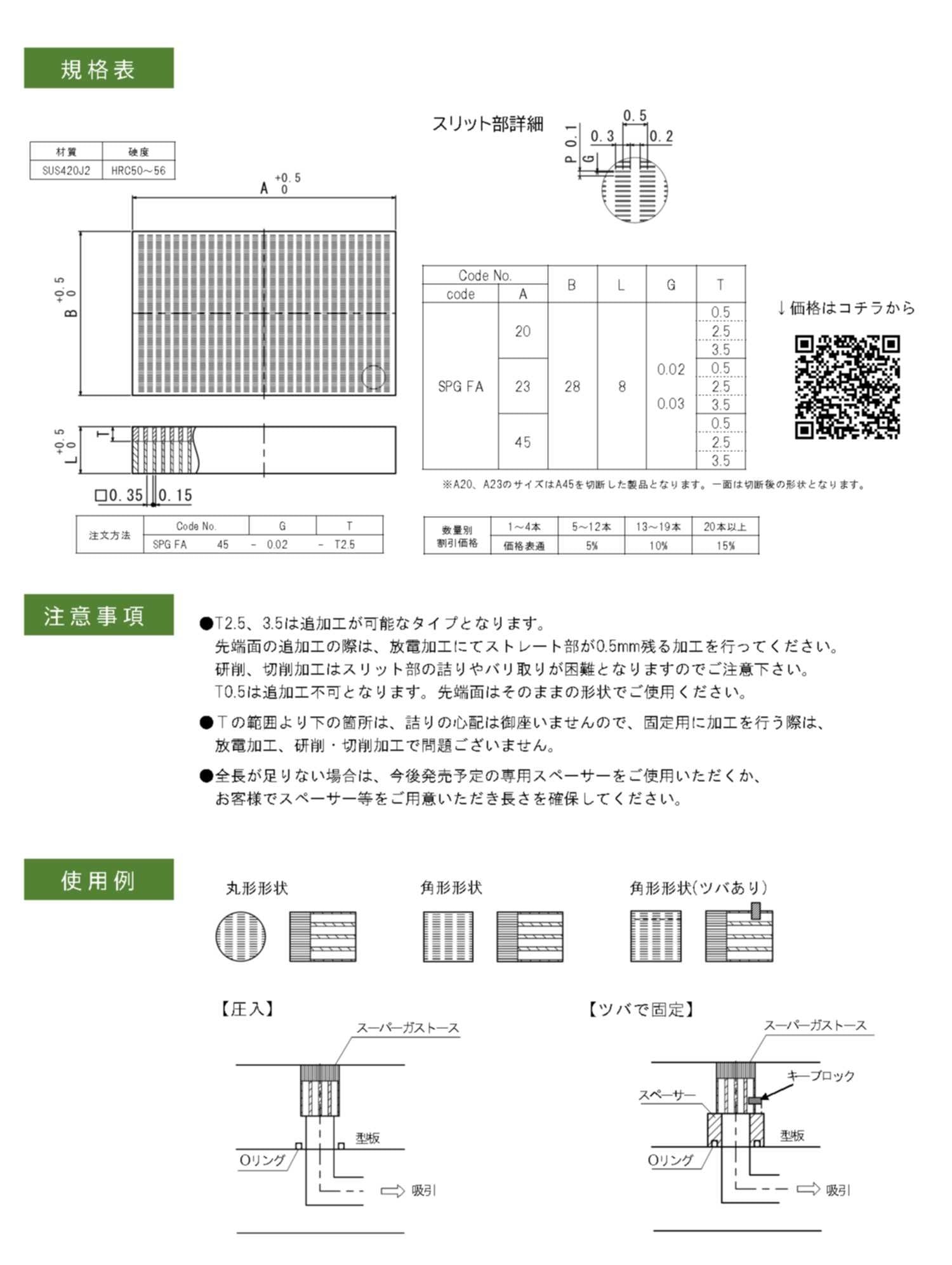

【規格表】

規格表からサイズをご確認いただき、用途に合った型式をご選定ください。

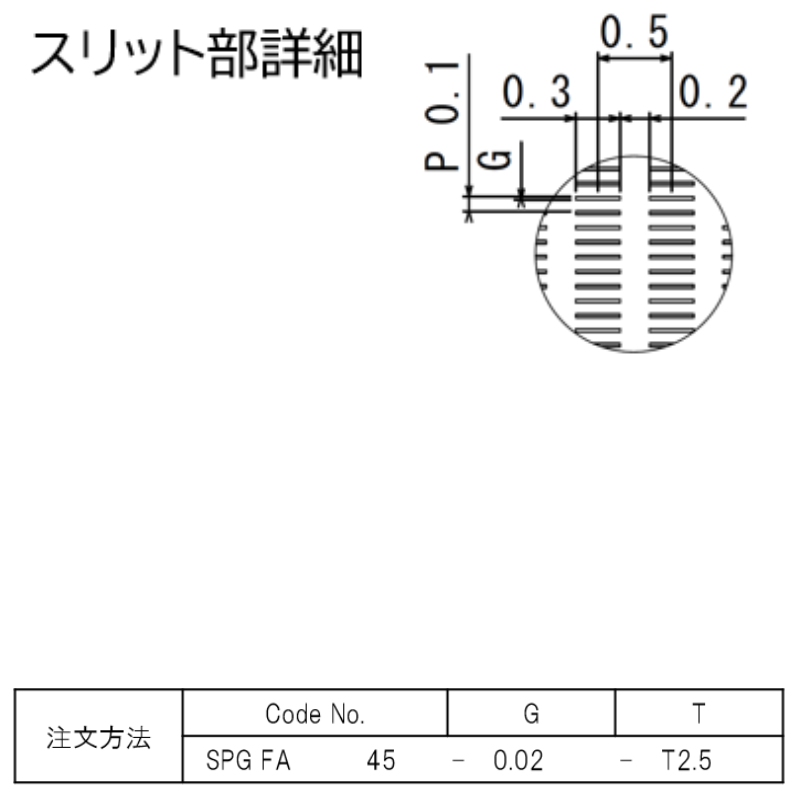

型式については、以下の注文例の画像をご参照ください。

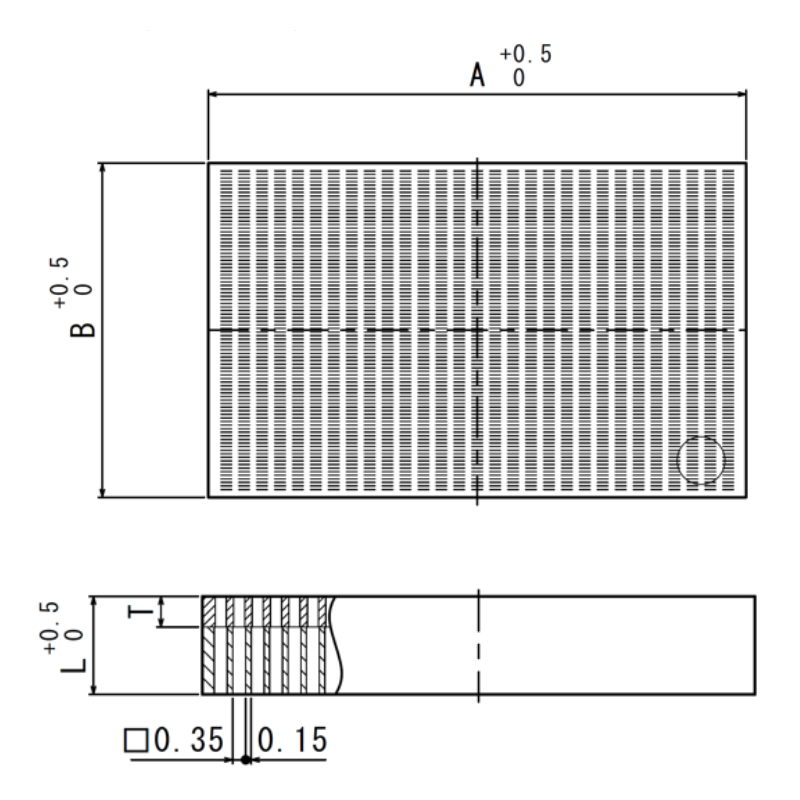

【寸法図】

【製品動画】

【こんなお悩み・課題はありませんか？】

✅製品不良を抑えたい
✅金型メンテの回数を減らしたい
✅チョコ停を改善したい
✅ガス焼けをどうにかしたい
✅ショートショットで不良を防ぎたい
✅バリを最小限に抑えたい

【商品説明】

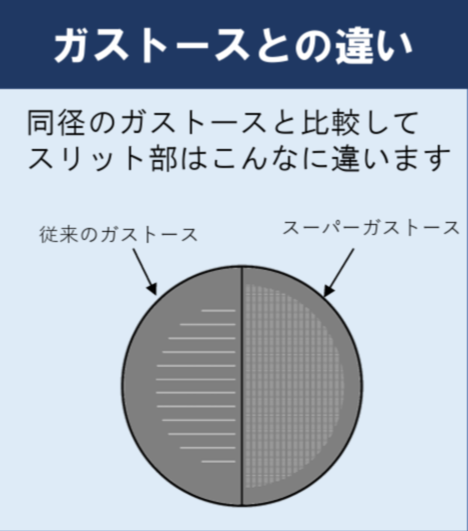

スーパーガストースとガストースとの違い

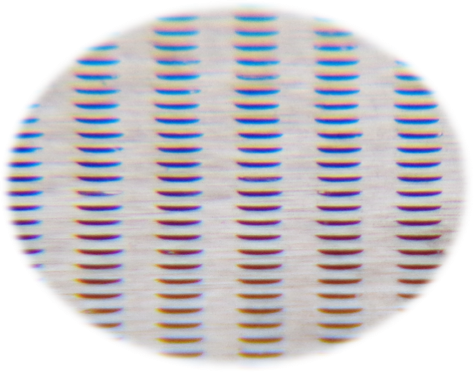

スーパーガストースは驚異の0.1mmピッチのスリット
表面積をさらに確保するので、圧倒的排気力を実現しました。

【特徴】

• ✅品質向上
• ・樹脂に含まれるガスや型内のエアが排出され、低圧成形が可能になります。
• ・キャビティ内のベント詰まりが少なくなりショートショットが防げます。
• ・製品のガス焼けやヒケを少なくできます。
• ✅生産性の向上
• ・チョコ停の要因であるベント詰まりが減り、不良率が改善します。
• ・検査工数が削減できます。
• ・金型の汚れが減るので、メンテ回数も減り、工数削減になります。
• ✅コスト削減
• ・不良率低下による検査工数が削減できます。
• ・パージや捨ショットが少なく材料費の節約になります。
• ・生産数向上により電気代や人件費の削減につながります。

【注意事項】

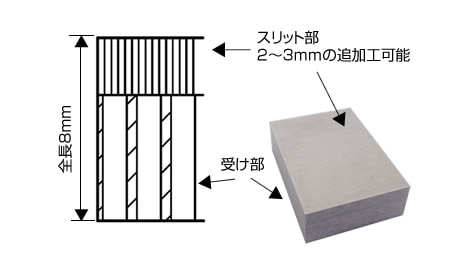

• T2.5,3.5は追加工が可能なタイプとなります。先端面の追加工の際は、放電加工にてストレート部が0.5mm残る加工を行ってください。
• 切削，切削加工はスリット部の詰まりやバリ取りが困難となりますのでご注意ください。
• T0.5は追加工不可となります。先端面はそのままの形状でご使用ください。
• Tの範囲より下の箇所は、詰まりの心配はございませんので、固定用に加工を行う際は、放電加工・切削加工で問題ございません。
