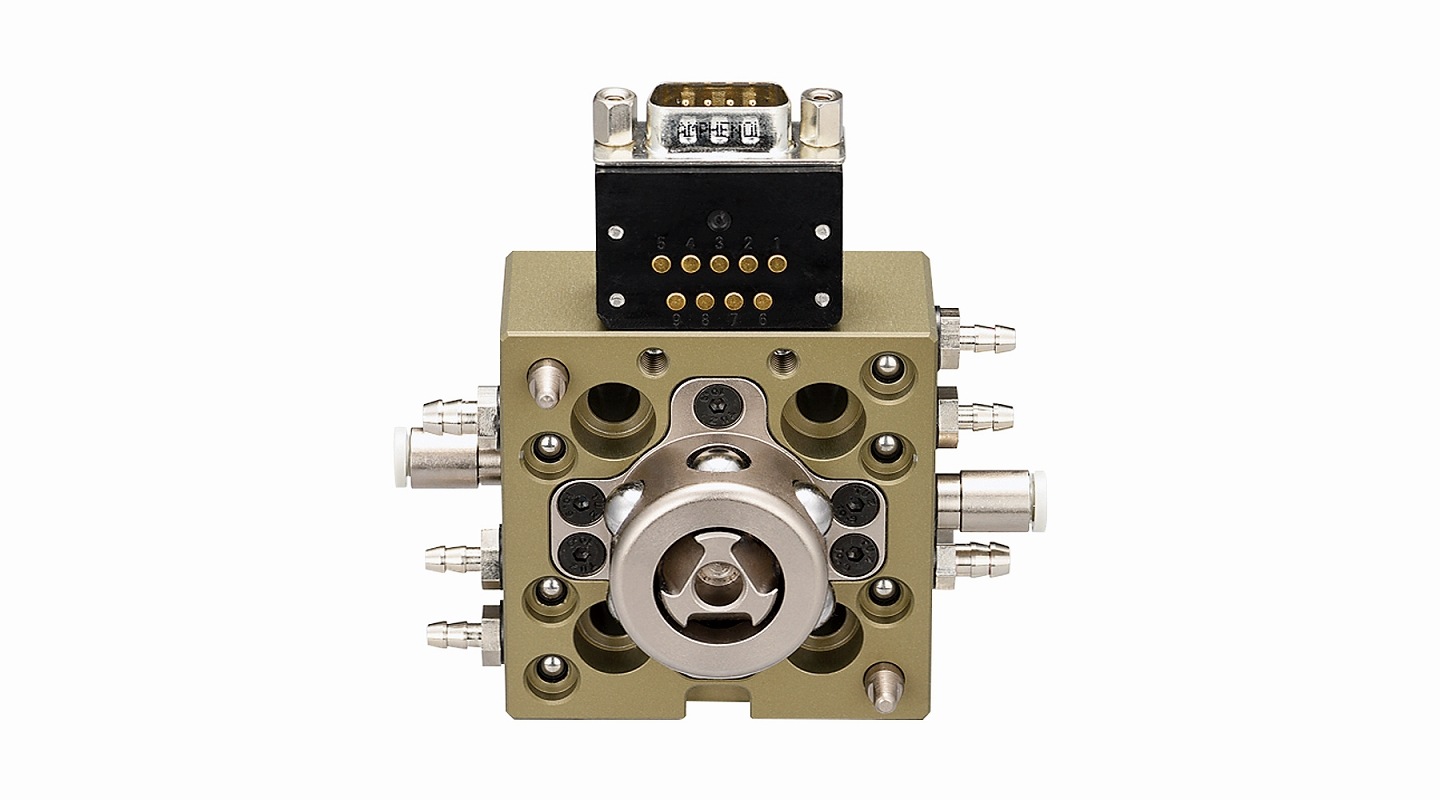

【アインツ】 140233 ツールチェンジャー・ロボット側　　　　

規格：OX-SBS

特徴　●独自の離脱機構搭載です。(特許第4126074号)

　　　●フェールセーフ機構内蔵です。

　　　●エアチェッキ弁内蔵です。

仕様　●取付位置：ロボット側

　　　●可搬重量(Kg)：～ 5

　　　●位置再現精度(mm)：±0.02 (当社測定に基づく)

　　　●連結時厚み(mm)：42

　　　●使用空気圧：0.5～0.7Mpa

　　　●引込力(N)：1000 (使用圧力 0.5Mpa 時)

　　　●押出力(N)：280 (使用圧力 0.5Mpa 時)

　　　●許容ねじりモーメント(Nm)： 6.0

　　　●許容曲げモーメント(Nm)：8.4

　　　●本体材質：超ジュラルミン

　　　●着脱部材質：鉄

　　　●クランプ/アンクランプ構造：複動型

　　　●クランプ/アンクランプ配管(mm)：外径 ф4

　　　●配管用継手：4回路 BF-5 付属 ・2回路 BF-6 付属

　　　　(吸着で使用する場合、鋼球・コイルスプリング・パッキンを取り外す必要があります)

　　　●配管(mm)： 2回路 BF-6 ・・・内径 ф3～4 (材質により異なります)

　　　                     　 4回路 BF-5 ・・・内径 ф2～2.7 (材質により異なります)

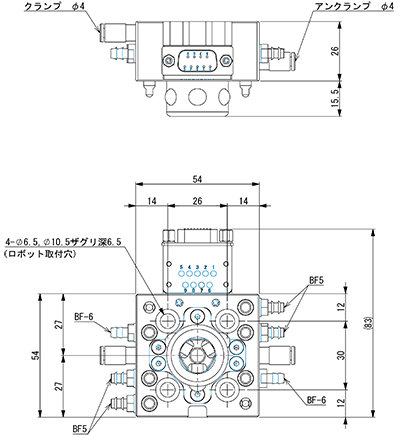

　　　●取付ネジ：4-M6

　　　●取付ピッチ(mm)：30×26

　　　●全長×全幅×全高 (mm)：54×20.5×83

　　　●電気接点：9芯  (2A  DC24V  Max)

　　　●コネクタ形状：D-SUBコネクタ / プローブコネクタ

　　　●適合電線：AWG20 以下
