【射出成形】金型冷却水の「流量低下」を見抜くには？サイクルタイム悪化と見えない詰まりの原因

更新日：2026年05月29日

射出成形の現場において、金型の冷却水管理は成形品質と生産効率を左右する極極めて重要な要素です。とくに夏場は、外気温や循環水の温度上昇により冷却能力が落ちやすく、普段は目立たない水質悪化や流量低下の影響が表面化しやすくなります。

しかし、金型の冷却水系は、目に見えないところで悪化している可能性があります。水質の悪化は、配管内の錆やスケール（水垢）、異物の発生を招き、気づかないうちに流量を低下させます。その結果、冷却効率が下がり、サイクルタイムの延びや成形不良、さらには金型の寿命低下という深刻な事態を引き起こすのです。

本記事では、現場が異常に気づけない理由と、冷却状態を「見える化」することの重要性について、現場の実務データや保全の視点を基に深掘りします。事後対応に追われるのではなく、未然にトラブルを防ぐための予防保全の発想転換について解説します。

関連記事：【射出成形】冷却水の漏れ・錆・詰まり対策｜金型を守りサイクルを安定させるメンテナンス術

✓金型冷却水管理のチェックポイント

1. なぜ金型冷却水の異常は見逃されやすいのか

成形現場で冷却水のトラブルが「気づきにくい異常」とされるのには理由があります。それは、異常発生しても直ちに成形機が止まったり、明らかな成形不良品が連発したりするわけではなく、じわじわと、かつ目立たない形で悪影響を及ぼすからです。

ホースがつながっているだけで安心してしまう

最も単純で、かつ最も陥りやすい罠です。成形機と金型が冷却水ホースで接続されており、メインのバルブが開いていれば、現場のオペレーターは「冷却水は流れている」と判断しがちです。

しかし、これは「経路が確保されている」というだけに過ぎません。ホースの中でどれだけの流量が、どのような温度で流れているかは、接続されているだけでは分かりません。バルブを全開にしていても、配管内部が狭くなっていれば、必要な流量は確保できないのです。

「流れているはず」という思い込み

一度条件を設定し、成形が安定してしまうと、その後の冷却状態の変化には注意が向きにくくなります。定期的な流量測定を行っていない現場では、「昨日まで問題なかったから、今日も同じように流れているはず」という思い込みで作業が進められます。

冷却水の悪化は、人間の目に見えない金型冷却回路や配管内部で徐々に進行します。錆やスケールが一晩で配管を完全に塞ぐことは稀です。数週間、数ヶ月かけて堆積し、少しずつ流量を奪っていきます。日々の微々たる変化であるため、毎日機械を見ているオペレーターほど、その流量低下に気づくことができません。

異常が出ても最初は不良ではなくサイクル悪化として現れる

冷却水の流量が低下し、冷却効率が下がったとします。その場合、最初に現れる症状は、多くの場合「変形」や「寸法ばらつき」といった致命的な不良ではなく、サイクルタイムの微増です。

自動成形で取り出し機を使っている場合、離型時の製品温度が下がっていないと、製品がピンに張り付いたり変形したりするのを防ぐために、冷却設定時間を長くしたり、取り出し動作の待機時間を延ばしたりします。これにより、成形不良そのものは防げますが、1サイクルあたり数秒のロスが発生します。この数秒の延びは、「なんとなんとなく今日の金型は調子が悪い」「型冷えが悪い気がする」程度に受け止められ、冷却水の異常として根本原因が探られることは少ないのです。

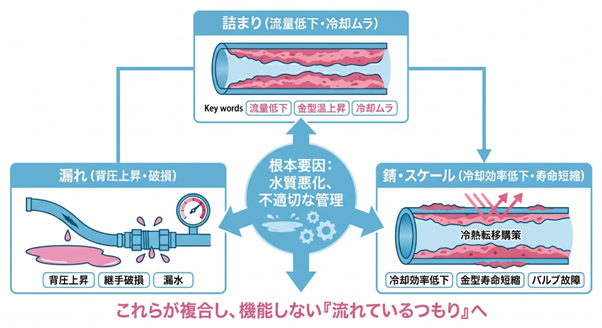

2. 水質悪化で起きる3つの代表トラブル

「流れているつもり」の思い込みを招く根本要因は、水質の悪化です。工業用水や循環水を無処理、あるいは不適切な管理で使い続けると、配管内部で3つの代表的なトラブルが発生します。

詰まり：流量低下で冷却ムラが起きる

水質が悪化すると、水に含まれるカルシウムやマグネシウムなどのミネラル分が結晶化してスケール（水垢）となり、配管内壁に付着します。また、赤錆や藻、配管から剥がれた異物が蓄積することも、配管を狭くする原因です。これらが進行すると、配管の断面積が小さくなり、必要な流量が流れなくなります。

流量が低下すると、金型内の熱を十分に除去できなくなり、冷却能力の低下や金型温度分布の乱れを招く可能性があります。さらに、マルチキャビティ（多数個取り）の金型の場合、すべての回路が均一に詰まるわけではないため、特定の回路だけが詰まることで冷却ムラが発生し、キャビティごとの寸法ばらつきや反りの原因となります。

漏れ：継手・配管・シール部への負荷が増える

一部の配管で詰まりが発生すると、冷却水回路内の圧力バランスが崩れ、設備構成によっては局所的な圧力上昇を招く場合があります。本来流れるべき場所に行き場を失った圧力は、水回り経路の最も弱い部分に集中します。その結果、経年劣化した継手やホース、金型内のOリングなどのシール部から漏水が発生します。

また、水質が酸性やアルカリ性に傾いていると、金属配管そのものを化学的に腐食させ、ピンホール（小さな穴）を開けてしまうこともあります。冷却水の漏れは、現場の床を汚すだけでなく、最悪の場合は成形機や電気系統、周辺機器の故障にもつながる重大な二次災害を引き起こします。

錆・スケール：金型寿命や冷却効率を下げる

配管内部に発生した錆やスケールは、単に水の通り道を狭くするだけでなく、配管の内側を覆う「断熱材」のような役割を果たしてしまいます。スケールは金属（鋼や銅）に比べて熱伝導率が極めて低いため、配管内壁にわずかコンマ数ミリ付着しただけでも、金型から水への熱移動を著しく阻害します。

つまり、外見上は必要な流量がしっかりと流れていたとしても、内部にスケールが付着していれば、熱が水に逃げないため冷却効率が低下する可能性があります。さらに、錆が進行すると金型そのものの肉厚を薄くし、強度を低下させるなど、金型寿命を縮めることになります。錆の破片が流出し、温調機やチラーの精密バルブを噛み込んで故障を引き起こす原因にもなります。

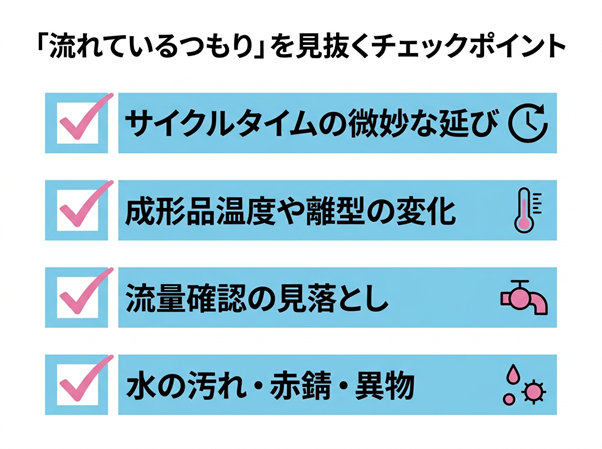

3. 「流れているつもり」を見抜くチェックポイント

現場で「冷却水は流れているか」ではなく「正常に機能しているか」を判断するために、どのような点に注目すべきでしょうか。異常を早期に検知するための実務的なチェックポイントを挙げます。

サイクルタイムの微妙な延び

前述の通り、冷却効率低下の第一兆候はサイクルタイムの変化です。日報や生産管理システムを確認し、過去の同じ成形条件と比較してサイクルタイムが延びていないかチェックします。特に、夏場など外気温や供給水温が上がる時期にサイクルが伸びる場合は、冷却水の能力不足や、金型内部の流量低下が疑われます。

成形品温度や離型の変化

取り出し時の成形品温度を定期的に測定することも有効です。非接触型の放射温度計などで、製品の特定の箇所（特に肉厚部或いはゲート付近）を測定し、標準データと比較します。また、製品が金型にくっつきやすくなった、製品ピンの押し出し時に白化（変形）するようになったなど、離型の状態に変化があった場合も、冷却不足の可能性を視野に入れます。

必要流量の確認

もし現場にフローチェッカー（回転子式の流量確認器）が設置されているなら、それはまず「冷却水が流れているか」を目視で確認するための有効な手段です。ただし、回転子が回っているからといって、必要な流量が確保できているとは限りません。スケールの付着や異物の堆積によって流量が大きく低下していても、水がまったく止まっていなければ回転子は動き続けるため、「流れている」と判断してしまいやすいのです。

そのため、フローチェッカーはあくまで流れの有無を確認する一次的な手段として活用し、実際の管理では流量計などを用いて、必要な流量が維持されているかを数値で確認することが重要です。特に冷却不良やサイクルタイムの延びが気になる場合は、「動いているか」ではなく「十分に流れているか」を見極める視点が欠かせません。

水の汚れ・赤錆・異物

定期的に冷却水を透明な容器にサンプリングし、目視で確認します。水が濁っている、赤錆で茶色くなっている、黒い異物が浮いているなどの場合は、水質が著しく悪化しています。金型のストレーナー（フィルター）を清掃した際に、どのような汚れ（泥状、結晶状、金属粉など）が付着しているかを確認することも、配管内部の状態を推測する重要な手がかりになります。

4. 現場でまず見直したい点検ポイント

「流れているつもり」の状態を解消するために、現場ですぐに実践できる点検項目を整理します。冷却水管理で重要な「水質」「水量（流量）」「水温」の三要素を中心に点検を行います。

5. 事後対応ではなく予防保全へ

金型冷却水のトラブルは、発生してから対応する（事後対応）のでは大きな損失を生みます。流量が完全に止まり、製品が変形して不良品が多発したり、温調機が過熱エラーで停止したりしてからでは、生産計画は大幅に狂い、復旧（金型の分解洗浄や配管の引き直し）には多大な時間とコストがかかります。

冷却水の流量が徐々に低下していく過程、つまり「流れているつもりだが、実は効率が落ちている」段階で異常を検知し、適切なタイミングで洗浄や水質改善を行う「予防保全（予兆管理）」の発想が必要です。

そのためには、冷却水の「見える化」が不可欠です。水が流れている回路に正確な流量センサーを取り付け、毎分何リットル流れているかを数値としてリアルタイムに監視します。「標準流量から一定以上低下した場合にアラームを発する」といった仕組みを導入することで、金型が完全に詰まる前に、あるいはサイクルが悪化して利益を圧迫する前に、メンテナンスを行うことが可能になります。

点検の属人化を減らすことも重要です。「ベテランオペレーターの手の感覚（ホースを触った時の振動や熱さ）」に頼るのではなく、データに基づいた客観的な管理体制を構築することで、誰が作業しても安定した冷却状態を維持できるようになります。

まとめ

金型の冷却水は、「バルブを開けてホースを繋げば安心」というものではありません。水質の悪化は目に見えない場所で錆やスケールを発生させ、詰まり、漏れ、そして現場が気づかないレベルでの冷却効率低下とサイクルタイム悪化を招きます。

冷却水は単に「流れているか」ではなく「正常に機能しているか（必要な状態で流れているか）」で管理する。冷却状態の見える化と、データに基づいた予防保全への移行が、成形現場の無駄なロスを削り、生産性と品質を長期的に高める確実な一歩となります。
